E.NEXT p0720023 Wyłącznik różnicowoprądowy z członem PRO 4P C 32A 100mA 6kA TYP A

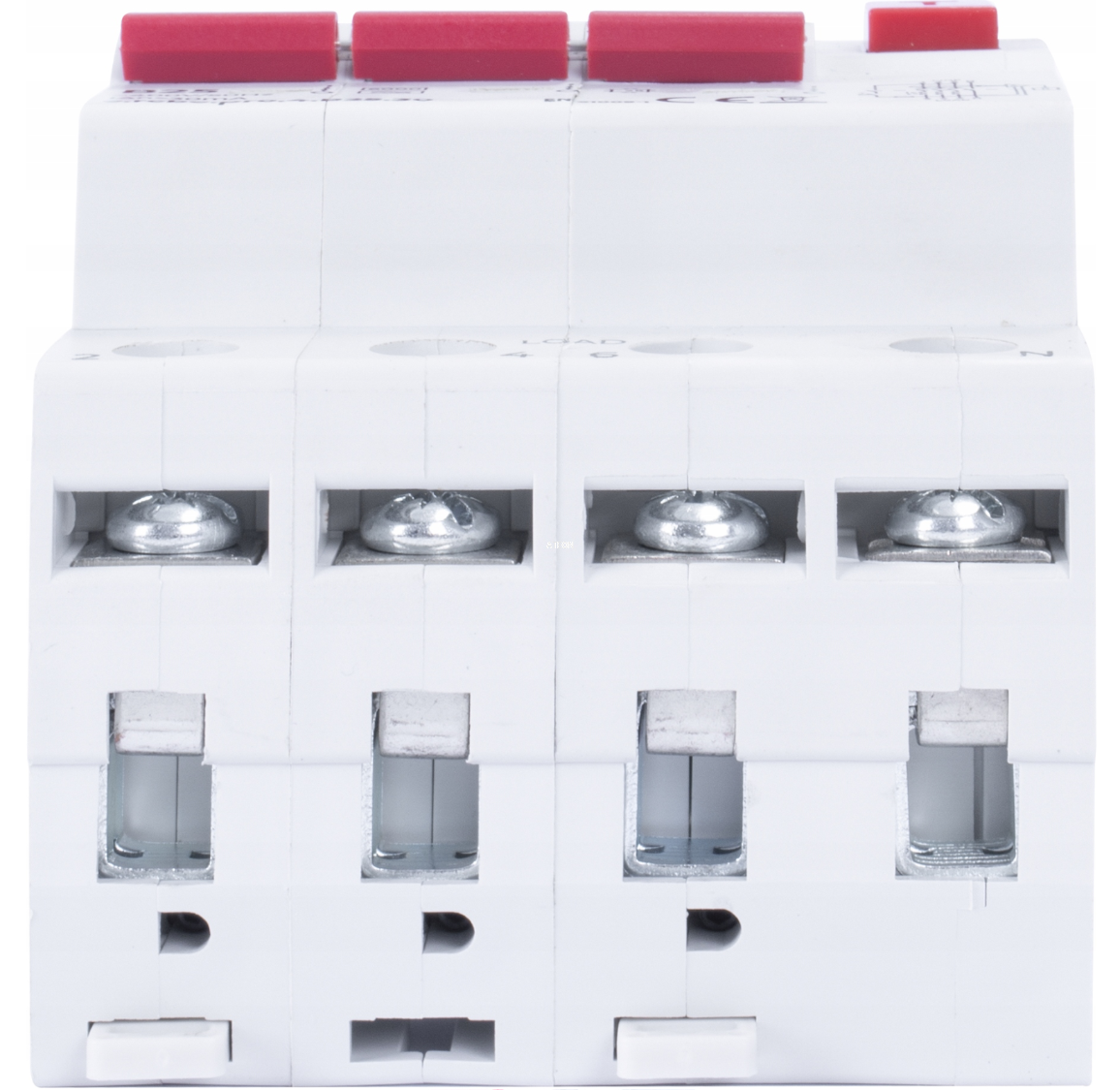

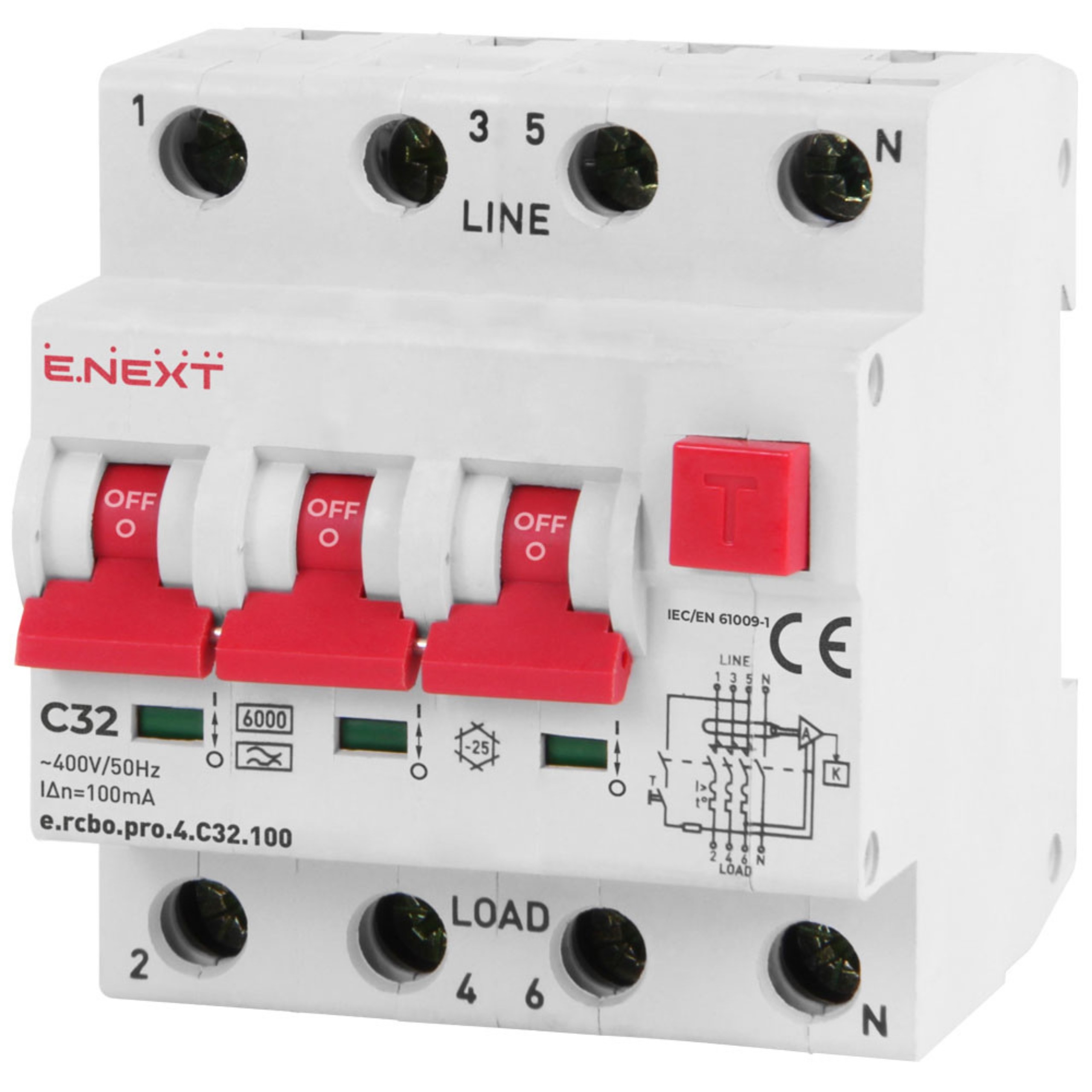

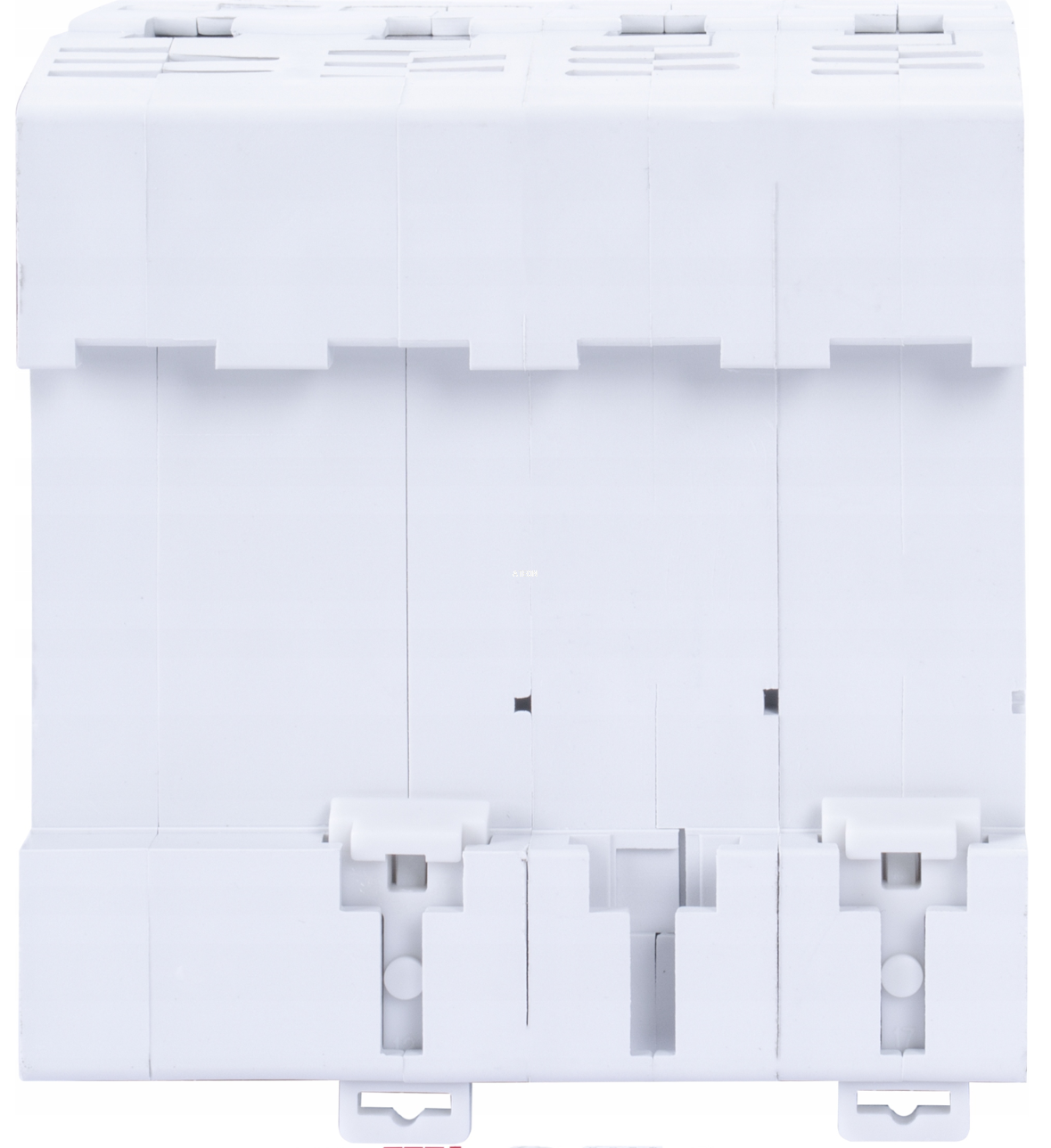

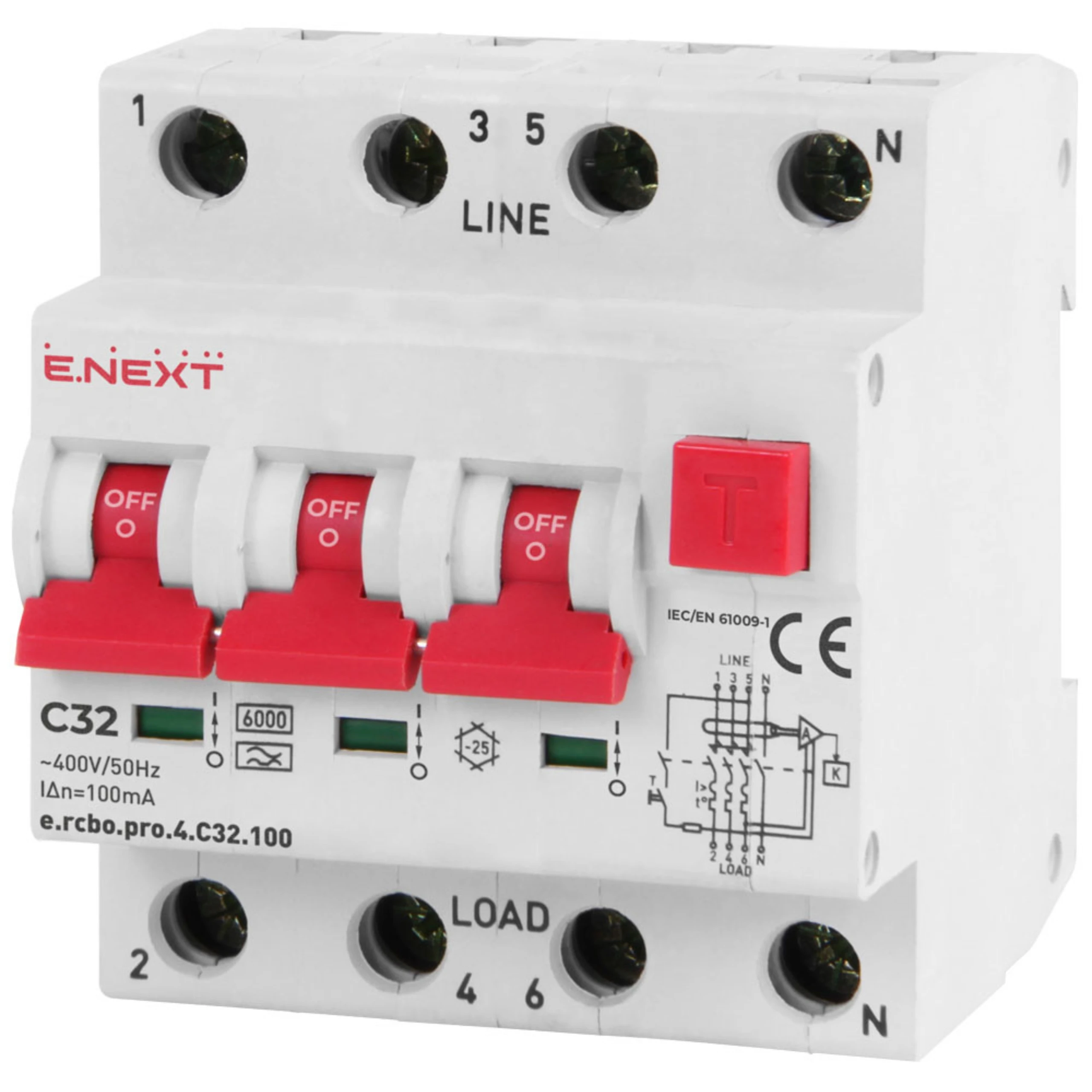

E.NEXT p0720023 Wyłącznik różnicowoprądowy z członem PRO 4P C 32A 100mA 6kA TYP A to urządzenie ochronne marki E.NEXT łączące funkcję wyłącznika różnicowoprądowego z nadprądowym członem zabezpieczającym w jednym module. Zapewnia kompleksową ochronę instalacji trójfazowej przed skutkami przepływu prądu różnicowego oraz przeciążeń i zwarć.

Model wyposażono w charakterystykę czasowo-prądową C oraz prąd znamionowy 32 A, co pozwala na zabezpieczenie odbiorów o umiarkowanym prądzie rozruchowym. Wyzwalanie różnicowoprądowe typu A z progiem 100 mA reaguje na prądy przemienne oraz pulsujące jednokierunkowe. Elektroniczny wyzwalacz oraz zdolność zwarciowa 6 kA gwarantują pewne działanie w warunkach zwarcia, a montaż na szynie DIN 35 mm ułatwia instalację w rozdzielnicy.

Dane techniczne

• Liczba biegunów: 3P+N
• Charakterystyka czasowo-prądowa: C
• Prąd znamionowy (In): 32 A
• Zdolność zwarciowa (Icu): 6 kA
• Prąd różnicowy wyłączający (IΔn): 100 mA
• Typ różnicówki: A
• Typ prądu: AC
• Klasa ograniczenia prądu: 2
• Impulsowe napięcie wytrzymywane (Uimp): 4 kV
• Napięcie izolacji (Ui): 500 V
• Znamionowe napięcie robocze (Ue): 400 V AC
• Znamionowa częstotliwość: 50 Hz
• Znamionowa zdolność łączeniowa: 500 A
• Moment dokręcania zacisków: 3 Nm
• Maks. przekrój podłączanych przewodów: 25 mm²
• Stopień ochrony: IP20
• Typ wyzwalacza: elektroniczny
• Trwałość mechaniczna / elektryczna (cykli W-Z): 10 000 / 6 000
• Zakres temperatury pracy: -25…+40°C
• Wysokość nad poziomem morza: 2000 m
• Pozycja robocza: pionowa, pozioma, z odchyleniem do 5°
• Montaż: na szynie DIN 35 mm
• Podłączenie szyn typu FORK: nie
• Masa: do 400 g
• Zgodność z normami: EN 61009-1

Zastosowanie

• Ochrona instalacji trójfazowych przed prądem różnicowym oraz przeciążeniem i zwarciem
• Rozdzielnice modułowe montowane na szynie DIN 35 mm
• Instalacje z odbiorami o umiarkowanym prądzie rozruchowym (charakterystyka C)
• Obwody pracujące w napięciu 400 V AC i częstotliwości 50 Hz

Dlaczego warto wybrać wyłącznik E.NEXT p0720023?

• Funkcja różnicówki i członu nadprądowego w jednym module — oszczędność miejsca w rozdzielnicy
• Typ A z progiem 100 mA — reakcja na prądy przemienne i pulsujące jednokierunkowe
• Zdolność zwarciowa 6 kA — pewne działanie przy zwarciu
• Elektroniczny wyzwalacz — precyzyjne działanie zabezpieczenia
• Szeroki zakres temperatury pracy -25…+40°C — niezawodność w różnych warunkach
• Montaż na szynie DIN 35 mm — szybka i standardowa instalacja

FAQ — najczęściej zadawane pytania

• Jaki typ różnicówki oferuje ten wyłącznik? Jest to typ A, reagujący na prądy różnicowe przemienne oraz pulsujące jednokierunkowe.
• Jaki jest prąd różnicowy wyłączający? Prąd różnicowy wyłączający wynosi 100 mA.
• Na jakiej szynie montuje się to urządzenie? Montaż odbywa się na standardowej szynie DIN 35 mm.
• Jaki maksymalny przekrój przewodów można podłączyć? Maksymalny przekrój podłączanych przewodów wynosi 25 mm².
• Jaką normę spełnia ten wyłącznik? Urządzenie jest zgodne z normą EN 61009-1.

Kompletacja

1 szt. produktu.
