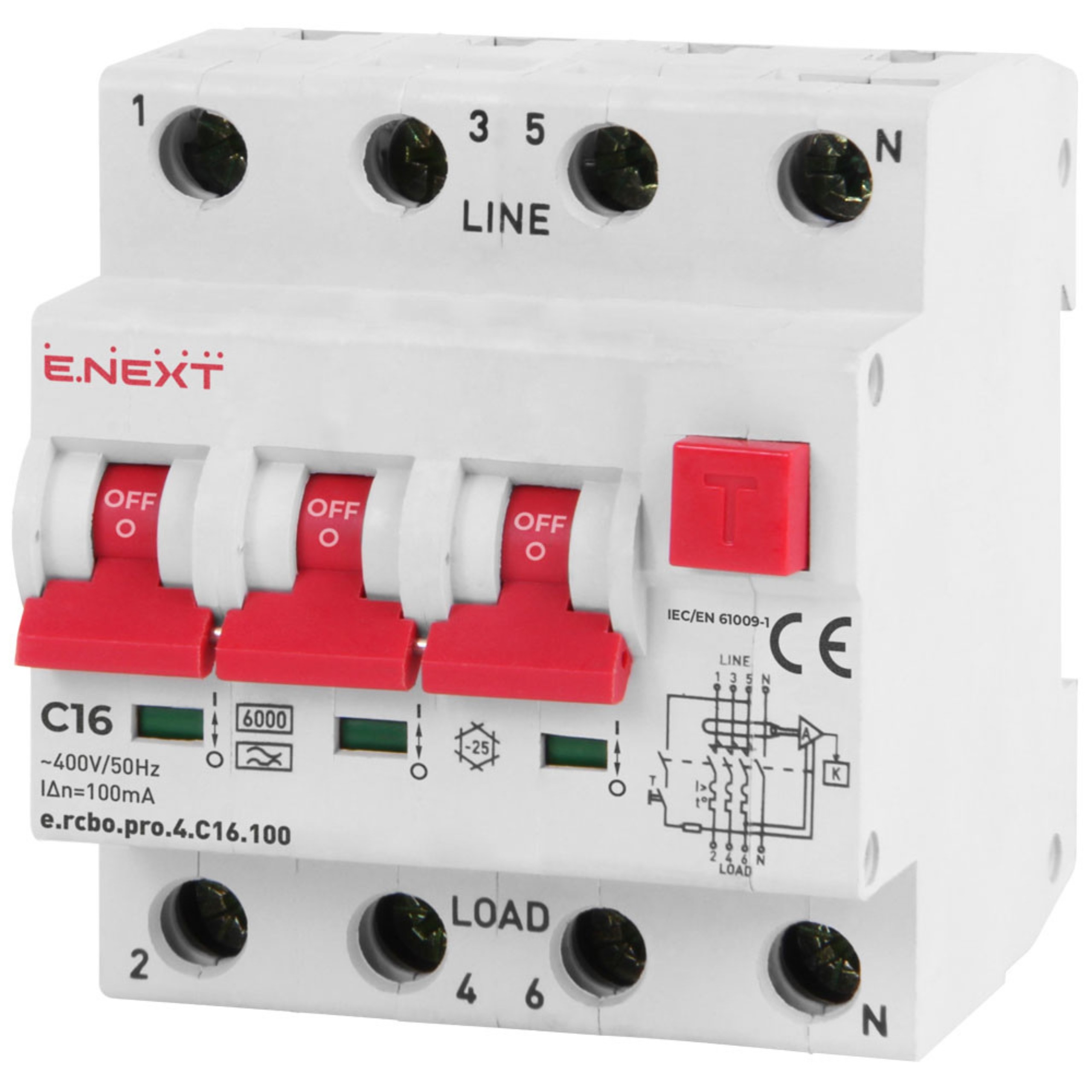

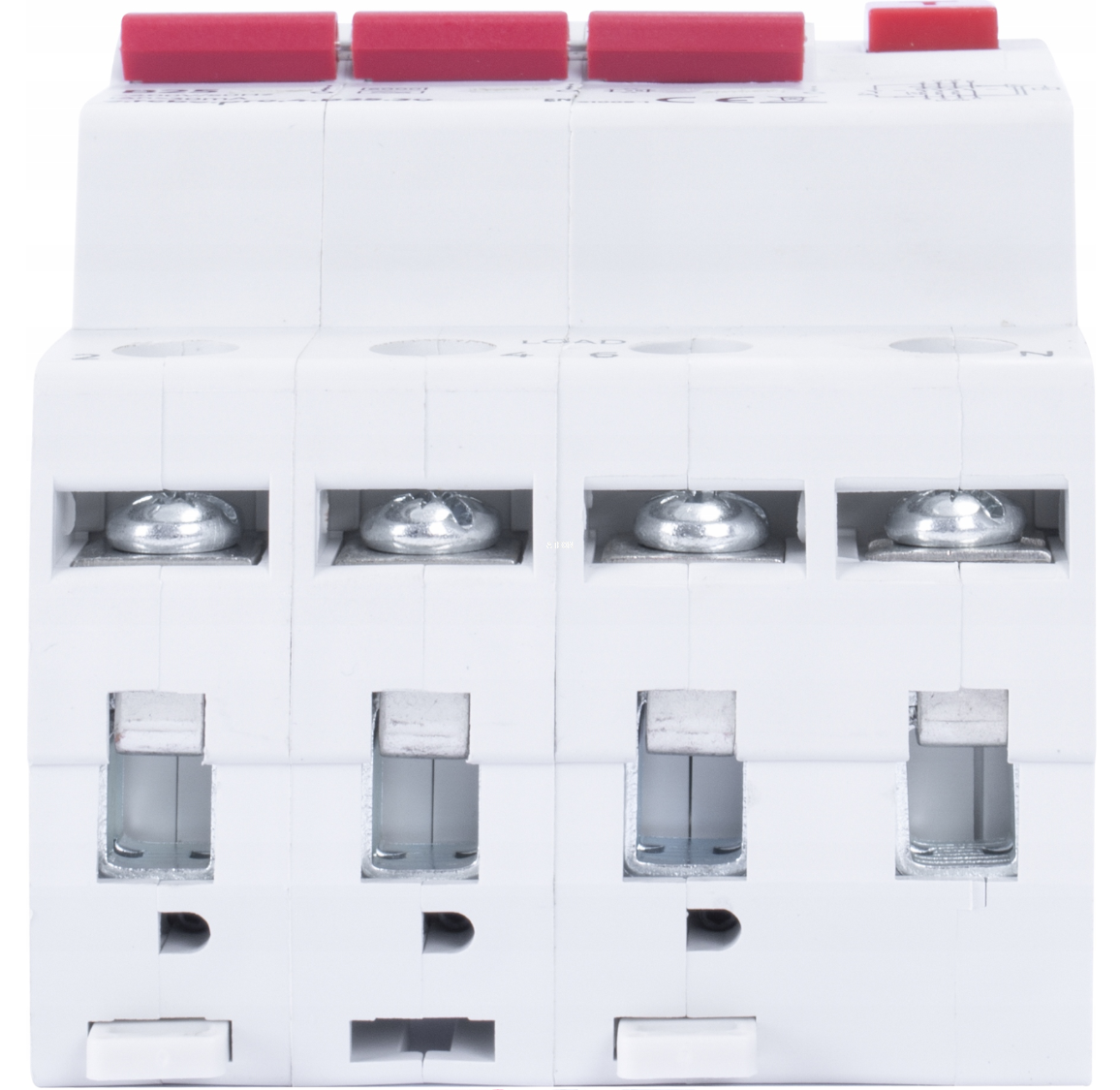

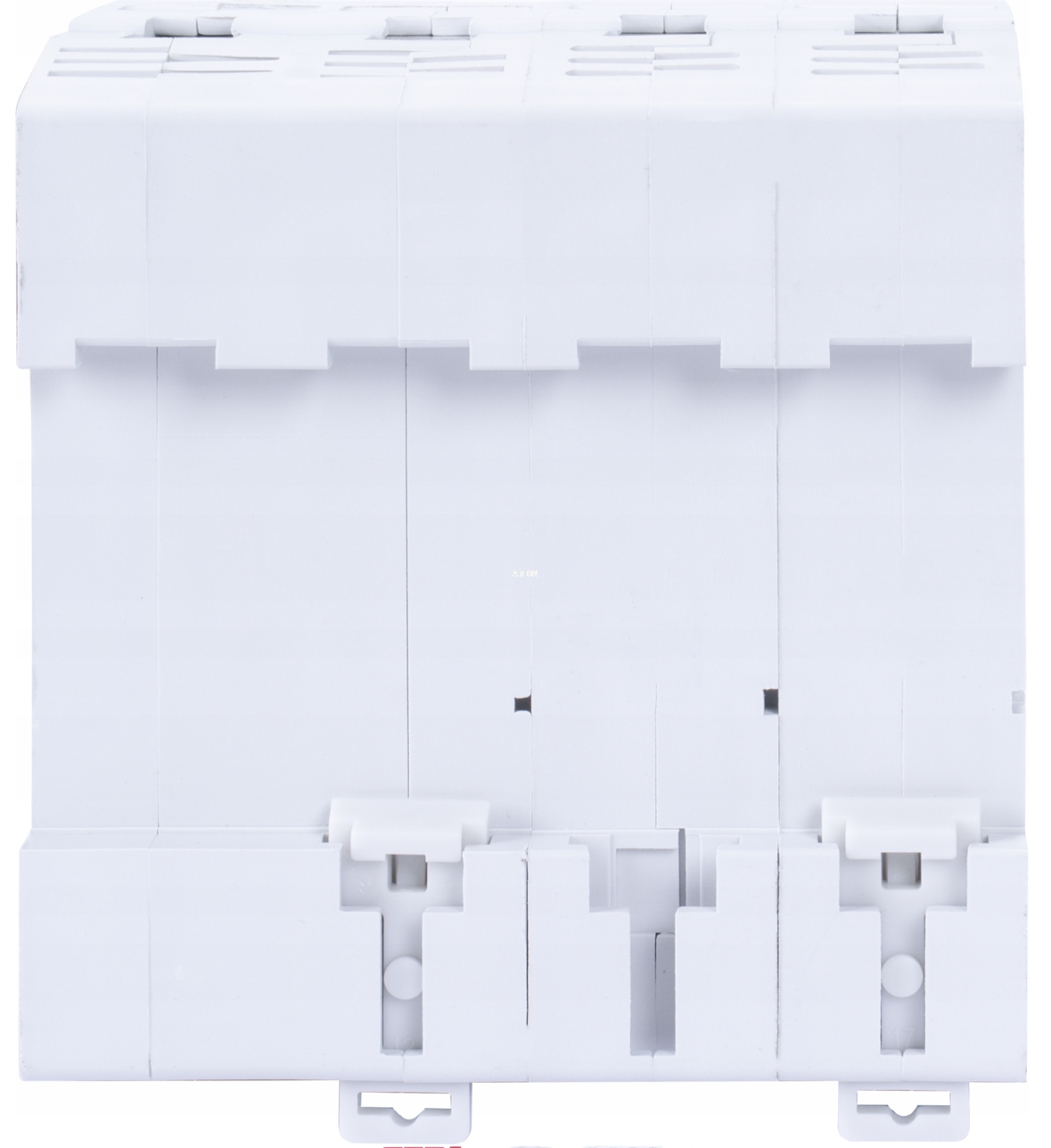

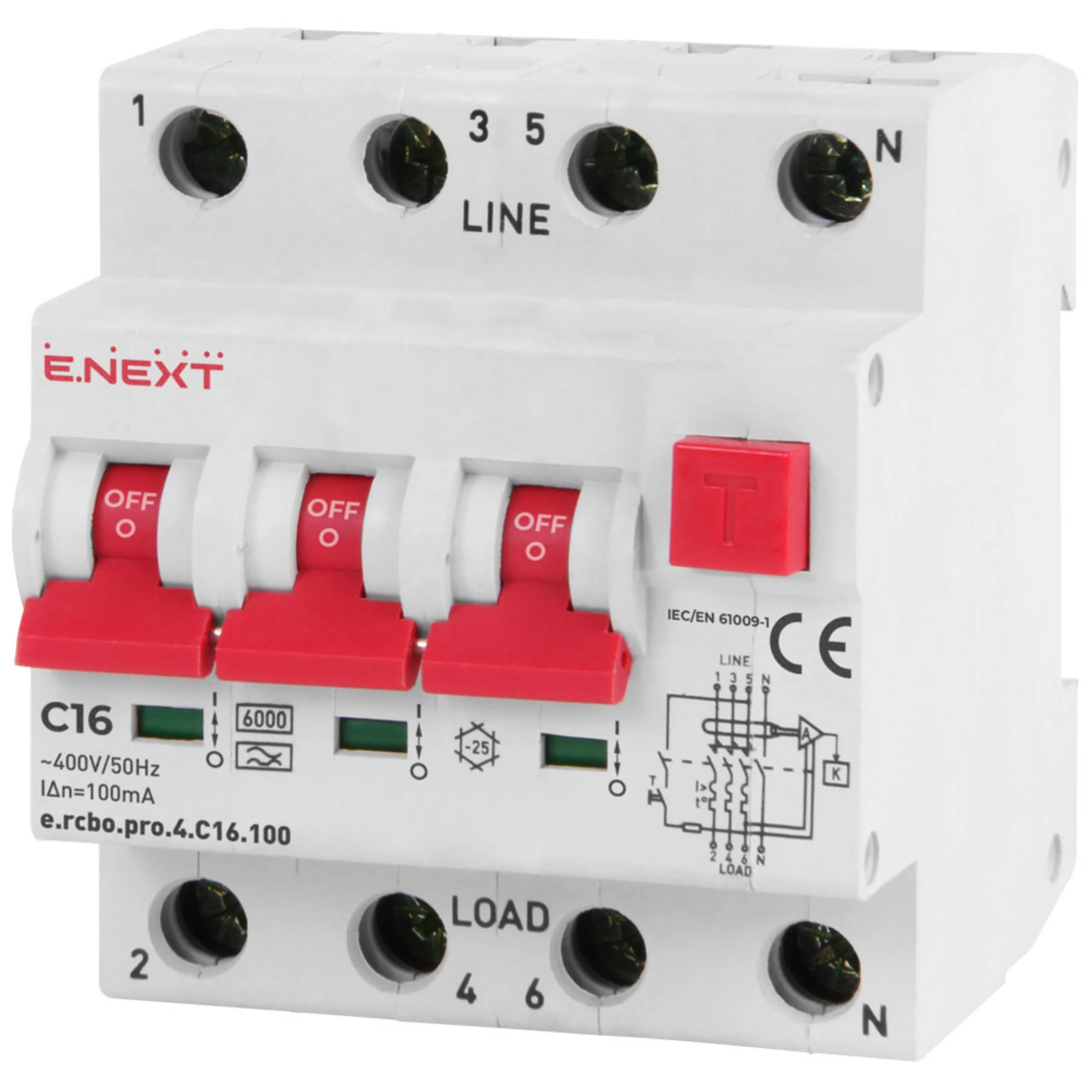

E.NEXT p0720021 Wyłącznik różnicowoprądowy z członem PRO 4P C 16A 100mA 6kA TYP A

E.NEXT p0720021 Wyłącznik różnicowoprądowy z członem PRO 4P C 16A 100mA 6kA TYP A to zabezpieczenie łączące funkcje wyłącznika różnicowoprądowego i nadprądowego w jednym urządzeniu, przeznaczone do ochrony instalacji trójfazowych. Model marki E.NEXT wykrywa prądy różnicowe typu A i chroni obwód przed skutkami zwarć oraz przeciążeń.

Urządzenie oferuje prąd znamionowy 16 A, prąd różnicowy wyłączający 100 mA oraz zdolność zwarciową 6 kA, co zapewnia skuteczne działanie w typowych instalacjach domowych i przemysłowych. Charakterystyka wyzwalania C sprawdza się przy odbiornikach o umiarkowanych prądach rozruchowych, a elektroniczny wyzwalacz typu A reaguje na prądy różnicowe przemienne oraz pulsujące stałe. Kompaktowa konstrukcja 4P montowana jest na standardowej szynie DIN 35 mm.

Dane techniczne

• Liczba biegunów: 3P+N
• Charakterystyka czasowo-prądowa: C
• Znamionowy prąd (In): 16 A
• Znamionowa zdolność zwarciowa (Icu): 6 kA
• Prąd różnicowy wyłączający (IΔn): 100 mA
• Typ: A
• Klasa ograniczenia prądu: 2
• Impulsowe napięcie wytrzymywane (Uimp): 4 kV
• Moment dokręcania zacisków: 3 Nm
• Wysokość nad poziomem morza: 2000 m
• Napięcie izolacji (Ui): 500 V
• Znamionowe napięcie robocze (Ue): 400 V AC
• Typ prądu: AC
• Znamionowa częstotliwość: 50 Hz
• Maks. przekrój podłączanych przewodów: 25 mm²
• Stopień ochrony: IP20
• Zgodność z normami: EN 61009-1
• Trwałość mechaniczna / elektryczna (cykli W-Z): 10 000 / 6 000
• Zakres temperatury pracy: -25…+40°C
• Znamionowa zdolność łączeniowa: 500 A
• Montaż: na szynie DIN 35 mm
• Typ wyzwalacza: elektroniczny
• Pozycja robocza: pionowa, pozioma, z odchyleniem nie większym niż 5°
• Masa (nie więcej): 400 g
• Podłączenie szyn typu FORK (widełki): nie

Zastosowanie

• Ochrona trójfazowych instalacji elektrycznych przed prądami różnicowymi
• Zabezpieczenie obwodów przed skutkami zwarć i przeciążeń
• Instalacje w rozdzielnicach na szynie DIN 35 mm
• Obwody z odbiornikami wymagającymi wykrywania prądów różnicowych typu A

Dlaczego warto wybrać wyłącznik E.NEXT p0720021?

• Człon PRO łączący funkcję różnicowoprądową i nadprądową — jedno urządzenie zamiast dwóch, oszczędność miejsca w rozdzielnicy
• Typ A — wykrywanie prądów różnicowych przemiennych i pulsujących stałych, szersza ochrona niż typ AC
• Zdolność zwarciowa 6 kA — bezpieczna praca również w instalacjach o wyższych prądach zwarciowych
• Elektroniczny wyzwalacz — precyzyjne i powtarzalne działanie zabezpieczenia
• Montaż na szynie DIN 35 mm — szybka i standardowa instalacja w typowych rozdzielnicach
• Trwałość 10 000 cykli mechanicznych — długa żywotność w codziennej eksploatacji

FAQ — najczęściej zadawane pytania

• Jaki typ prądu różnicowego wykrywa to urządzenie? Model jest typu A, dzięki czemu reaguje na prądy różnicowe przemienne oraz pulsujące stałe.
• Jaka jest wartość prądu różnicowego wyłączającego? Prąd różnicowy wyłączający IΔn wynosi 100 mA.
• Na jakiej szynie montuje się ten wyłącznik? Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów wynosi 25 mm², a moment dokręcania zacisków to 3 Nm.
• Z jaką normą zgodne jest urządzenie? Wyłącznik spełnia wymagania normy EN 61009-1.

Kompletacja

1 szt. produktu.
