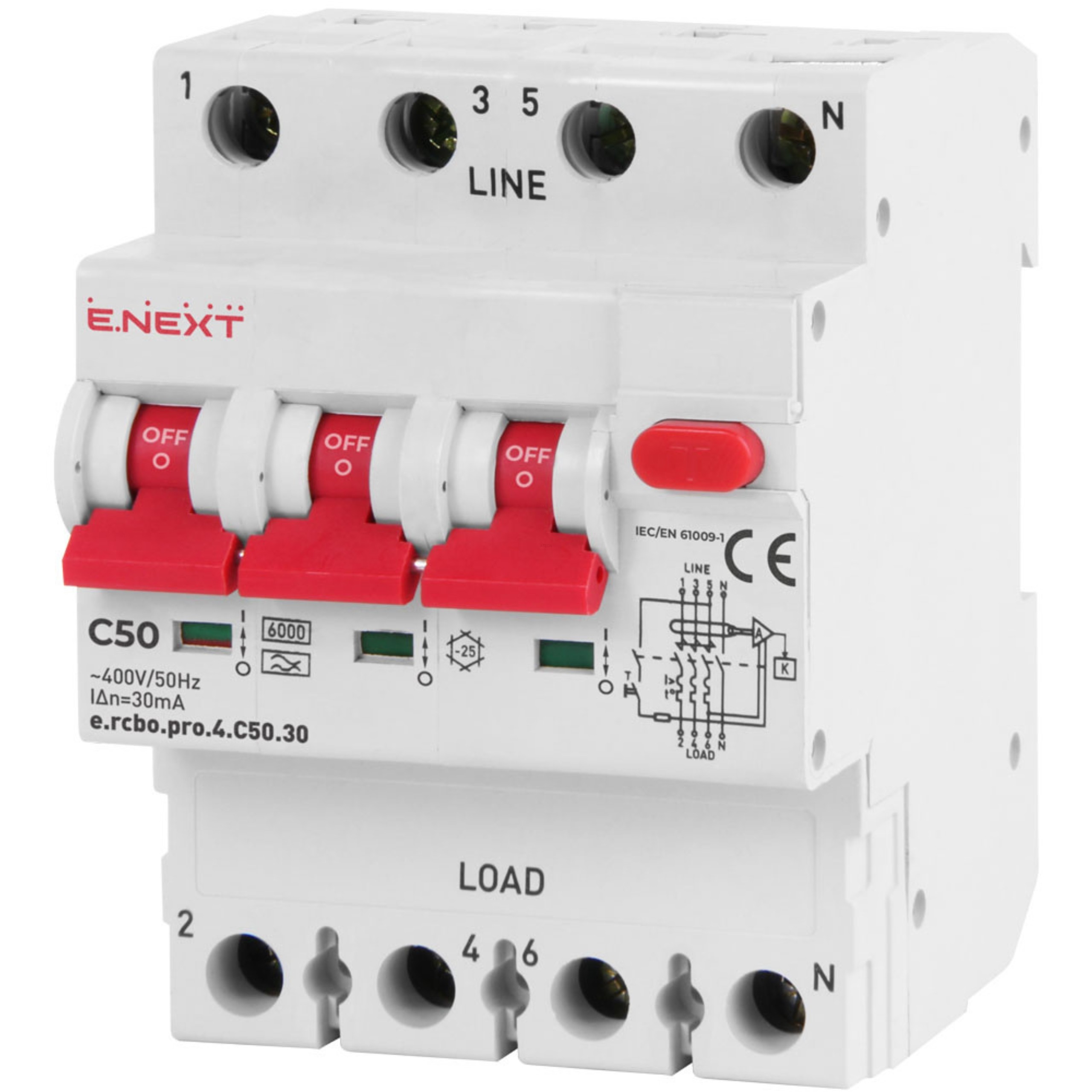

E.NEXT p0720019 Wyłącznik różnicowoprądowy z członem PRO 4P C 50A 30mA 6kA TYP A

E.NEXT p0720019 Wyłącznik różnicowoprądowy z członem PRO 4P C 50A 30mA 6kA TYP A to trójfazowe zabezpieczenie różnicowoprądowe z wbudowanym członem nadprądowym, łączące funkcję ochrony przeciwporażeniowej i przeciwzwarciowej w jednym urządzeniu. Produkt marki E.NEXT przeznaczony jest do montażu na szynie DIN 35 mm w rozdzielnicach instalacji elektrycznych.

Urządzenie łączy wyłącznik różnicowoprądowy o czułości 30 mA z zabezpieczeniem nadprądowym o charakterystyce C i prądzie znamionowym 50 A, dzięki czemu zabezpiecza obwód zarówno przed prądem różnicowym, jak i przed przeciążeniem oraz zwarciem. Typ A reaguje na prądy różnicowe przemienne i pulsujące stałe, zapewniając skuteczną ochronę w obwodach z odbiornikami elektronicznymi. Zdolność zwarciowa 6 kA i klasa ograniczenia prądu 2 gwarantują niezawodne działanie w typowych instalacjach domowych i przemysłowych.

Dane techniczne

• Liczba biegunów: 3P+N
• Charakterystyka czasowo-prądowa: C
• Znamionowy prąd (In): 50 A
• Znamionowa zdolność zwarciowa (Icu): 6 kA
• Prąd różnicowy wyłączający (IΔn): 30 mA
• Typ: A
• Klasa ograniczenia prądu: 2
• Impulsowe napięcie wytrzymywane (Uimp): 4 kV
• Moment dokręcania zacisków: 3 Nm
• Wysokość nad poziomem morza: 2000 m
• Napięcie izolacji (Ui): 500 V
• Znamionowe napięcie robocze (Ue): 400 V AC
• Typ prądu: AC
• Znamionowa częstotliwość: 50 Hz
• Maks. przekrój podłączanych przewodów: 25 mm²
• Stopień ochrony: IP20
• Zgodność z normami: EN 61009-1
• Trwałość mechaniczna / elektryczna (cykli W-Z): 10 000 / 6 000
• Zakres temperatury pracy: -25…+40°C
• Znamionowa zdolność łączeniowa (łączenie/rozłączanie): 500 A
• Montaż: na szynie DIN 35 mm
• Typ wyzwalacza: elektroniczny
• Pozycja robocza: pionowa, pozioma, z odchyleniem nie większym niż 5°
• Masa: 400 g
• Podłączenie szyn typu FORK (widełki): nie

Zastosowanie

• Ochrona przeciwporażeniowa w obwodach trójfazowych
• Zabezpieczenie obwodów przed przeciążeniem i zwarciem
• Instalacje elektryczne w budynkach mieszkalnych i obiektach użytkowych
• Rozdzielnice z montażem na szynie DIN 35 mm
• Obwody z odbiornikami generującymi pulsujące prądy stałe (typ A)

Dlaczego warto wybrać ten wyłącznik różnicowoprądowy E.NEXT?

• Człon PRO łączący funkcję różnicowoprądową i nadprądową — jedno urządzenie zamiast dwóch, oszczędność miejsca w rozdzielnicy
• Typ A — skuteczna ochrona także w obwodach z prądami pulsującymi stałymi
• Zdolność zwarciowa 6 kA — niezawodne działanie w typowych instalacjach
• Elektroniczny wyzwalacz — precyzyjne wykrywanie prądu różnicowego
• Montaż na szynie DIN 35 mm — szybka i standardowa instalacja
• Wysoka trwałość mechaniczna i elektryczna — długi okres eksploatacji

FAQ — najczęściej zadawane pytania

• Jaki typ prądu różnicowego wykrywa to urządzenie? Wyłącznik jest typu A, co oznacza reakcję na prądy różnicowe przemienne oraz pulsujące stałe.
• Jaka jest czułość zabezpieczenia różnicowoprądowego? Prąd różnicowy wyłączający wynosi 30 mA.
• Na jakiej szynie montuje się ten wyłącznik? Urządzenie przeznaczone jest do montażu na szynie DIN 35 mm.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów wynosi 25 mm².
• Z jaką normą zgodne jest urządzenie? Wyłącznik spełnia wymagania normy EN 61009-1.

Kompletacja

1 szt. produktu.
