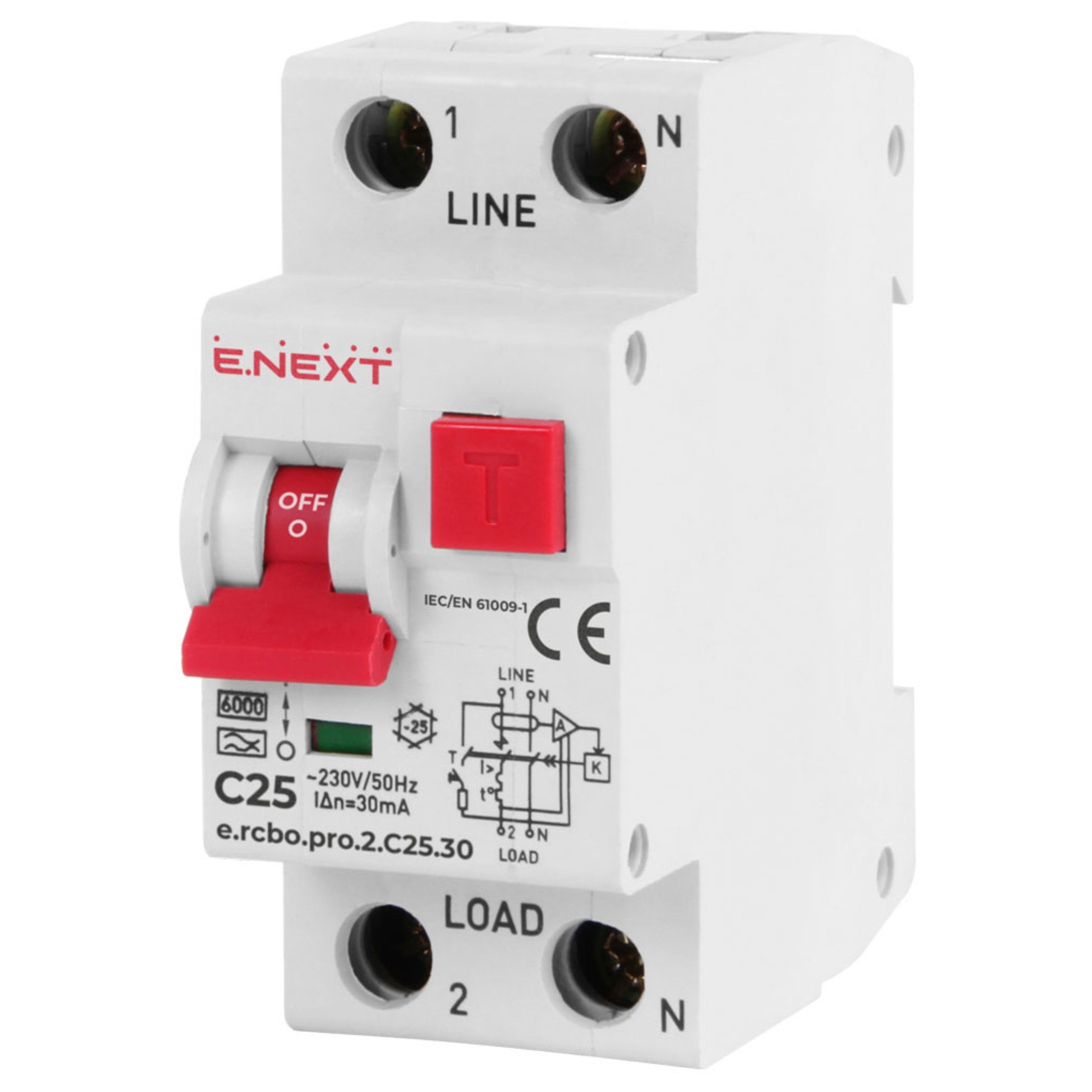

E.NEXT p0720010 Wyłącznik różnicowoprądowy z członem PRO 2P C 25A 30mA 6kA TYP A

E.NEXT p0720010 Wyłącznik różnicowoprądowy z członem PRO 2P C 25A 30mA 6kA TYP A to zabezpieczenie łączące funkcję ochrony różnicowoprądowej i nadprądowej w jednym urządzeniu, przeznaczone do instalacji jednofazowych.

Urządzenie chroni przed skutkami porażenia prądem oraz zabezpiecza obwód przed przeciążeniem i zwarciem. Charakterystyka wyłączania C 25 A sprawdza się w typowych obwodach z odbiornikami o umiarkowanych prądach rozruchowych, a czuły próg różnicowy 30 mA typu A wykrywa zarówno prądy przemienne, jak i pulsujące prądy stałe. Zdolność zwarciowa 6 kA oraz elektroniczny wyzwalacz zapewniają pewne działanie w codziennej eksploatacji. Montaż odbywa się na standardowej szynie DIN 35 mm.

Dane techniczne

• Liczba biegunów: 1P+N
• Charakterystyka czasowo-prądowa: C
• Znamionowy prąd In: 25 A
• Znamionowa zdolność zwarciowa Icu: 6 kA
• Prąd różnicowy wyłączający IΔn: 30 mA
• Typ: A
• Klasa ograniczenia prądu: 2
• Impulsowe napięcie wytrzymywane Uimp: 4 kV
• Moment dokręcania zacisków: 3 Nm
• Wysokość nad poziomem morza: 2000 m
• Napięcie izolacji Ui: 500 V
• Znamionowe napięcie robocze Ue: 230 V AC
• Typ prądu: AC
• Znamionowa częstotliwość: 50 Hz
• Maks. przekrój podłączanych przewodów: 25 mm²
• Stopień ochrony: IP20
• Zgodność z normami: EN 61009-1
• Trwałość mechaniczna / elektryczna: 10 000 / 6 000 cykli W-Z
• Zakres temperatury pracy: -25…+40°C
• Znamionowa zdolność łączeniowa: 500 A
• Montaż: na szynie DIN 35 mm
• Typ wyzwalacza: elektroniczny
• Pozycja robocza: pionowa, pozioma, z odchyleniem do 5°
• Masa: do 250 g
• Podłączenie szyn typu FORK: nie

Zastosowanie

• Instalacje jednofazowe 230 V w budynkach mieszkalnych i użytkowych
• Obwody wymagające jednoczesnej ochrony różnicowoprądowej i nadprądowej
• Zabezpieczenie obwodów przed porażeniem, przeciążeniem i zwarciem
• Montaż w rozdzielnicach na szynie DIN 35 mm

Dlaczego warto wybrać wyłącznik E.NEXT p0720010?

• Człon PRO łączący funkcję różnicówki i wyłącznika nadprądowego — oszczędność miejsca w rozdzielnicy
• Typ A i próg 30 mA — wykrywanie prądów przemiennych i pulsujących stałych dla lepszej ochrony osób
• Charakterystyka C 25 A — dopasowanie do obwodów z odbiornikami o umiarkowanych prądach rozruchowych
• Zdolność zwarciowa 6 kA — pewne działanie w warunkach zwarcia
• Elektroniczny wyzwalacz — precyzyjne działanie zabezpieczenia różnicowego
• Montaż na szynie DIN 35 mm — szybka i standardowa instalacja

FAQ — najczęściej zadawane pytania

• Jaki jest prąd różnicowy wyłączający tego urządzenia? Prąd różnicowy wyłączający IΔn wynosi 30 mA.
• Czy urządzenie wykrywa pulsujące prądy stałe? Tak, jest to wyłącznik typu A, który wykrywa prądy przemienne oraz pulsujące prądy stałe.
• Na jakiej szynie montuje się to urządzenie? Montaż odbywa się na standardowej szynie DIN 35 mm.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów to 25 mm², a zalecany moment dokręcania zacisków wynosi 3 Nm.
• Jaką normę spełnia to urządzenie? Wyłącznik jest zgodny z normą EN 61009-1.

Kompletacja

1 szt. produktu.
