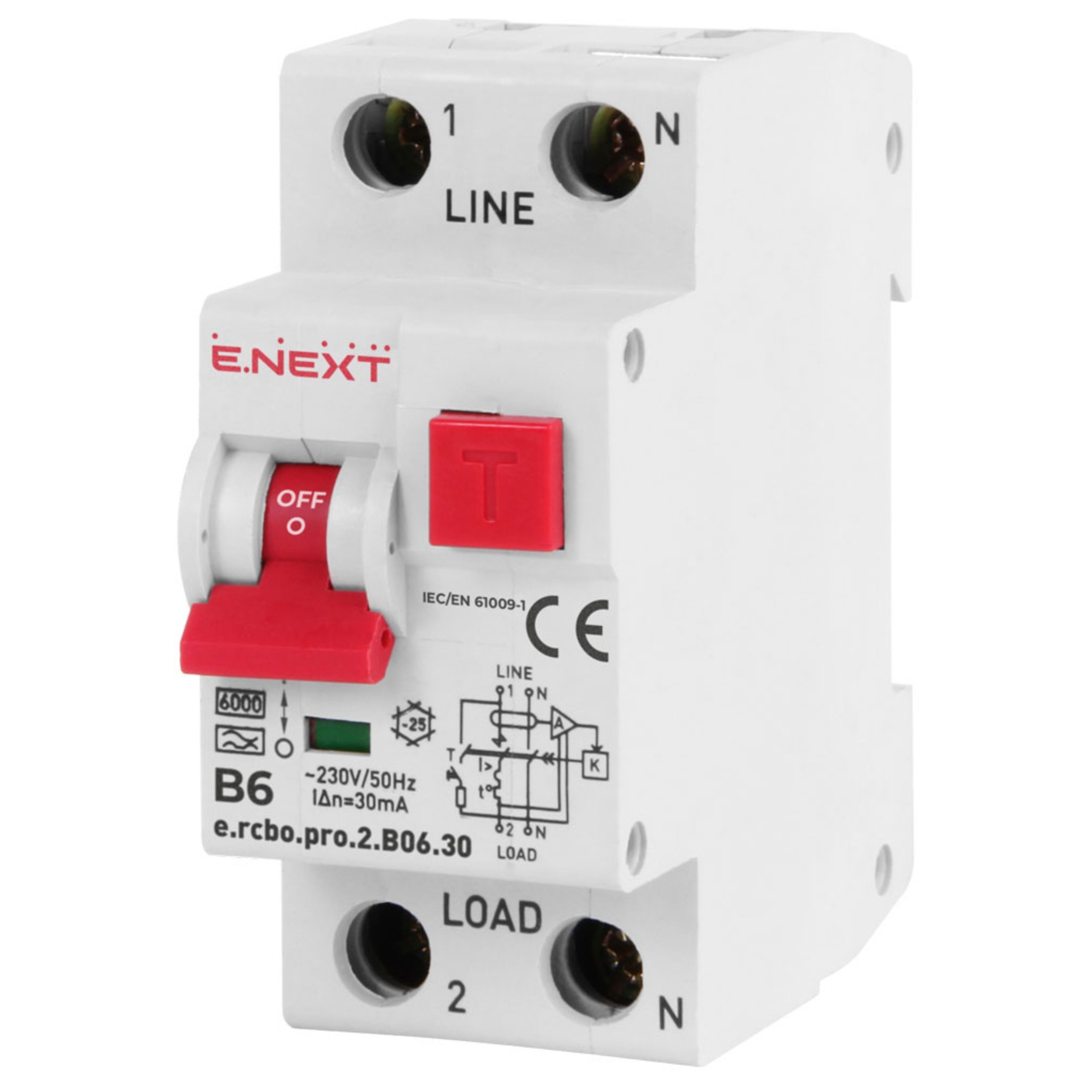

E.NEXT p0720004 Wyłącznik różnicowoprądowy z członem PRO 2P B 6A 30mA 6kA TYP A

E.NEXT p0720004 Wyłącznik różnicowoprądowy z członem PRO 2P B 6A 30mA 6kA TYP A to kompaktowe zabezpieczenie różnicowoprądowe z wbudowanym członem nadprądowym, łączące funkcję ochrony przeciwporażeniowej i przeciwzwarciowej w jednym urządzeniu marki E.NEXT.

Urządzenie w wykonaniu 1P+N o prądzie znamionowym 6 A i charakterystyce B reaguje na prąd różnicowy 30 mA, chroniąc ludzi przed skutkami porażenia. Typ A wykrywa zarówno przemienne, jak i pulsujące prądy różnicowe stałe, co zwiększa bezpieczeństwo w instalacjach z odbiornikami elektronicznymi. Zdolność zwarciowa 6 kA oraz elektroniczny wyzwalacz zapewniają skuteczną ochronę obwodu, a montaż na szynie DIN 35 mm ułatwia instalację w rozdzielnicy.

Dane techniczne

• Liczba biegunów: 1P+N
• Charakterystyka czasowo-prądowa: B
• Znamionowy prąd (In): 6 A
• Znamionowa zdolność zwarciowa (Icu): 6 kA
• Prąd różnicowy wyłączający (IΔn): 30 mA
• Typ: A
• Klasa ograniczenia prądu: 2
• Impulsowe napięcie wytrzymywane (Uimp): 4 kV
• Moment dokręcania zacisków: 3 Nm
• Wysokość nad poziomem morza: 2000 m
• Napięcie izolacji (Ui): 500 V
• Znamionowe napięcie robocze (Ue): 230 V AC
• Typ prądu: AC
• Znamionowa częstotliwość: 50 Hz
• Maks. przekrój podłączanych przewodów: 25 mm²
• Stopień ochrony: IP20
• Zgodność z normami: EN 61009-1
• Trwałość mechaniczna / elektryczna (cykli W-Z): 10 000 / 6 000
• Zakres temperatury pracy: -25…+40°C
• Znamionowa zdolność łączeniowa: 500 A
• Montaż: na szynie DIN 35 mm
• Typ wyzwalacza: elektroniczny
• Pozycja robocza: pionowa, pozioma, z odchyleniem nie większym niż 5°
• Masa (nie więcej): 250 g
• Podłączenie szyn typu FORK (widełki): nie

Zastosowanie

• Ochrona przeciwporażeniowa obwodów jednofazowych w instalacjach 230 V AC.
• Zabezpieczenie obwodów z odbiornikami elektronicznymi, gdzie wymagany jest typ A.
• Montaż w rozdzielnicach na szynie DIN 35 mm.

Dlaczego warto wybrać wyłącznik E.NEXT p0720004?

• Człon nadprądowy w jednym urządzeniu — ochrona przeciwporażeniowa i przeciwzwarciowa bez potrzeby stosowania dwóch aparatów.
• Typ A — wykrywanie prądów różnicowych przemiennych i pulsujących stałych, wyższe bezpieczeństwo przy odbiornikach elektronicznych.
• Zdolność zwarciowa 6 kA — skuteczna ochrona obwodu przy zwarciach.
• Elektroniczny wyzwalacz — precyzyjne działanie zabezpieczenia.
• Montaż na szynie DIN 35 mm — szybka i prosta instalacja w rozdzielnicy.

FAQ — najczęściej zadawane pytania

• Jaki jest prąd różnicowy wyłączający tego urządzenia? Prąd różnicowy wyłączający wynosi 30 mA.
• Czy urządzenie wykrywa pulsujący prąd stały? Tak, jest to typ A, który reaguje na prądy różnicowe przemienne oraz pulsujące stałe.
• Na jakiej szynie montuje się ten wyłącznik? Montaż odbywa się na szynie DIN 35 mm.
• Jaka jest zdolność zwarciowa produktu? Znamionowa zdolność zwarciowa wynosi 6 kA.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów to 25 mm².

Kompletacja

1 szt. produktu.
