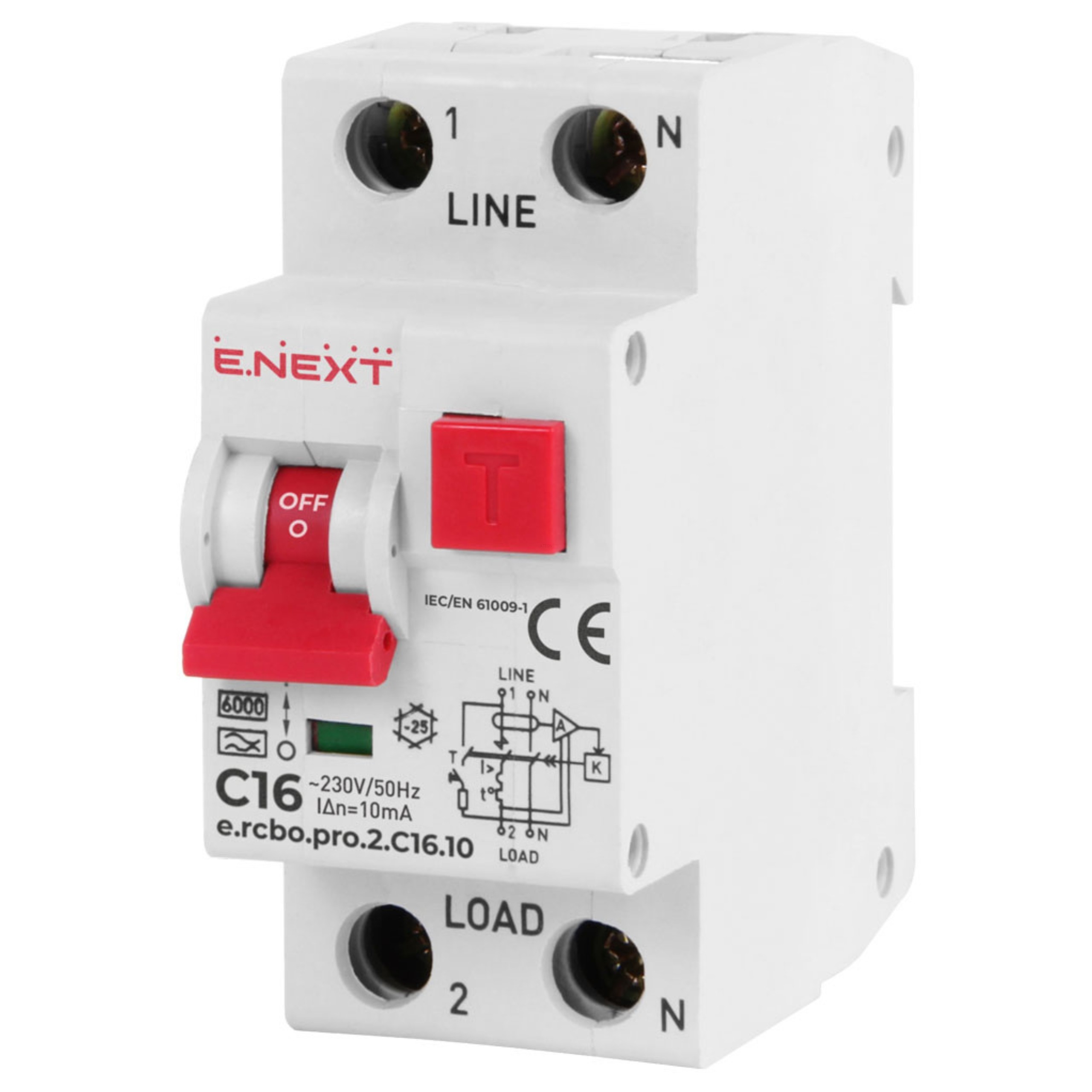

E.NEXT p0720003 Wyłącznik różnicowoprądowy z członem PRO 2P C 16A 10mA 6kA TYP A

E.NEXT p0720003 Wyłącznik różnicowoprądowy z członem PRO 2P C 16A 10mA 6kA TYP A to zabezpieczenie firmy E.NEXT łączące funkcję ochrony przeciwporażeniowej z zabezpieczeniem nadprądowym w jednym urządzeniu. Wersja z wbudowanym członem nadprądowym o charakterystyce C 16 A oraz czułości 10 mA zapewnia skuteczną ochronę obwodów wymagających wysokiej precyzji wyzwalania.

Urządzenie reaguje na prąd różnicowy 10 mA, co czyni je odpowiednim do obwodów o podwyższonych wymaganiach bezpieczeństwa. Typ A wykrywa zarówno prądy różnicowe przemienne, jak i pulsujące stałe. Zdolność zwarciowa 6 kA i klasa ograniczenia prądu 2 gwarantują niezawodne działanie podczas zwarć. Elektroniczny wyzwalacz zapewnia stabilną i powtarzalną reakcję, a montaż na szynie DIN 35 mm ułatwia instalację w rozdzielnicy.

Dane techniczne

• Liczba biegunów: 1P+N
• Charakterystyka czasowo-prądowa: C
• Prąd znamionowy (In): 16 A
• Znamionowa zdolność zwarciowa (Icu): 6 kA
• Prąd różnicowy wyłączający (IΔn): 10 mA
• Typ: A
• Typ prądu: AC
• Klasa ograniczenia prądu: 2
• Impulsowe napięcie wytrzymywane (Uimp): 4 kV
• Napięcie izolacji (Ui): 500 V
• Znamionowe napięcie robocze (Ue): 230 V AC
• Znamionowa częstotliwość: 50 Hz
• Znamionowa zdolność łączeniowa: 500 A
• Moment dokręcania zacisków: 3 Nm
• Maks. przekrój podłączanych przewodów: 25 mm²
• Stopień ochrony: IP20
• Typ wyzwalacza: elektroniczny
• Trwałość mechaniczna / elektryczna (cykli W-Z): 10 000 / 6 000
• Zakres temperatury pracy: -25…+40°C
• Wysokość nad poziomem morza: 2000 m
• Pozycja robocza: pionowa, pozioma, z odchyleniem do 5°
• Montaż: na szynie DIN 35 mm
• Podłączenie szyn typu FORK (widełki): nie
• Masa: 250 g
• Zgodność z normami: EN 61009-1

Zastosowanie

• Obwody wymagające podwyższonej ochrony przeciwporażeniowej dzięki czułości 10 mA
• Instalacje elektryczne w budynkach mieszkalnych i użytkowych
• Ochrona obwodów o prądzie znamionowym do 16 A
• Rozdzielnice z montażem na szynie DIN 35 mm

Dlaczego warto wybrać ten wyłącznik różnicowoprądowy E.NEXT?

• Funkcja 2 w 1 z członem nadprądowym — ochrona przeciwporażeniowa i nadprądowa w jednym urządzeniu, oszczędność miejsca w rozdzielnicy
• Wysoka czułość 10 mA — skuteczna ochrona w obwodach o podwyższonych wymaganiach bezpieczeństwa
• Typ A — wykrywanie prądów różnicowych przemiennych i pulsujących stałych
• Zdolność zwarciowa 6 kA i klasa ograniczenia 2 — niezawodność podczas zwarć
• Elektroniczny wyzwalacz — stabilna i powtarzalna reakcja
• Montaż na szynie DIN 35 mm — szybka i prosta instalacja
• Zakres pracy -25…+40°C — praca w zmiennych warunkach otoczenia

FAQ — najczęściej zadawane pytania

• Jaki prąd różnicowy wyłącza to urządzenie? Prąd różnicowy wyłączający wynosi 10 mA.
• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Jest to typ A, który wykrywa prądy różnicowe przemienne oraz pulsujące stałe.
• Czy urządzenie ma wbudowane zabezpieczenie nadprądowe? Tak, posiada człon nadprądowy o charakterystyce C i prądzie znamionowym 16 A.
• Jaka jest zdolność zwarciowa produktu? Znamionowa zdolność zwarciowa (Icu) wynosi 6 kA.
• Jak montuje się ten wyłącznik? Montaż odbywa się na szynie DIN 35 mm.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój wynosi 25 mm².
• Zgodność z jaką normą posiada urządzenie? Wyłącznik jest zgodny z normą EN 61009-1.

Kompletacja

1 szt. produktu.
