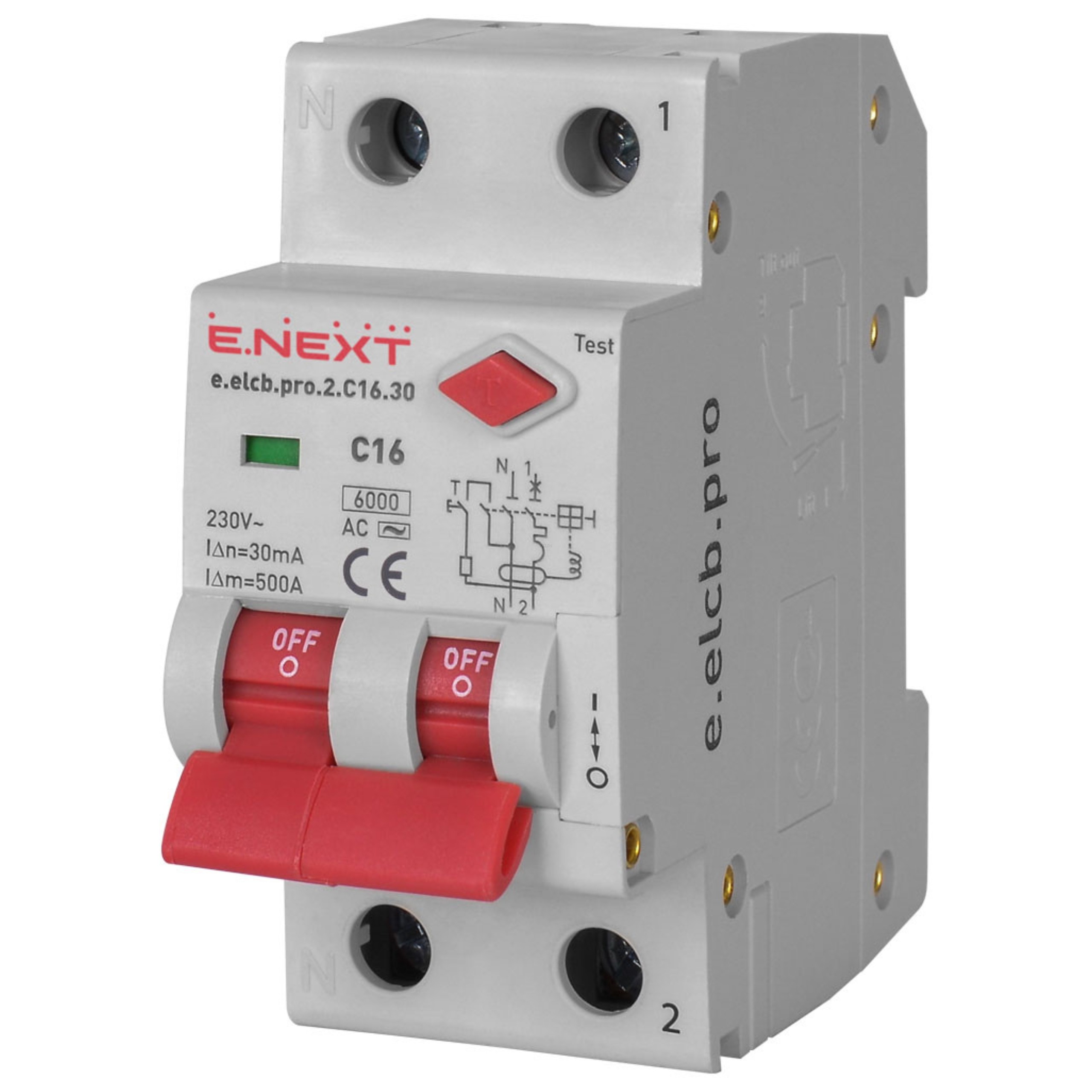

E.NEXT p0620002 Wyłącznik różnicowoprądowy z członem PRO 2P C 16A 30mA 6kA TYP AC

E.NEXT p0620002 Wyłącznik różnicowoprądowy z członem PRO 2P C 16A 30mA 6kA TYP AC to kompaktowe zabezpieczenie firmy E.NEXT łączące w jednym urządzeniu funkcję wyłącznika różnicowoprądowego oraz zabezpieczenia nadprądowego. Urządzenie chroni instalację zarówno przed skutkami przepływu prądu różnicowego, jak i przed przeciążeniami oraz zwarciami.

Aparat wyposażono w człon nadprądowy o charakterystyce C i prądzie znamionowym 16 A, prąd różnicowy wyłączający 30 mA oraz zdolność zwarciową 6 kA. Typ AC reaguje na przemienne prądy różnicowe, a elektroniczny wyzwalacz zapewnia precyzyjne działanie. Montaż na standardowej szynie DIN 35 mm oraz możliwość podłączenia przewodów o przekroju do 25 mm² ułatwiają instalację w rozdzielnicach mieszkaniowych i użytkowych.

Dane techniczne

• Liczba biegunów: 1P+N
• Charakterystyka czasowo-prądowa: C
• Znamionowy prąd (In): 16 A
• Znamionowa zdolność zwarciowa (Icu): 6 kA
• Prąd różnicowy wyłączający (IΔn): 30 mA
• Typ: AC
• Klasa ograniczenia prądu: 2
• Impulsowe napięcie wytrzymywane (Uimp): 4 kV
• Moment dokręcania zacisków: 3 Nm
• Wysokość nad poziomem morza: 2000 m
• Napięcie izolacji (Ui): 500 V
• Znamionowe napięcie robocze (Ue): 230 V AC
• Typ prądu: AC
• Znamionowa częstotliwość: 50 Hz
• Maks. przekrój podłączanych przewodów: 25 mm²
• Stopień ochrony: IP20
• Zgodność z normami: EN 61009-1
• Trwałość mechaniczna / elektryczna (cykli W-Z): 10 000 / 6 000
• Zakres temperatury pracy: -25…+40°C
• Znamionowa zdolność łączeniowa: 500 A
• Montaż: na szynie DIN 35 mm
• Typ wyzwalacza: elektroniczny
• Pozycja robocza: pionowa, pozioma, z odchyleniem nie większym niż 5°
• Masa: 250 g
• Podłączenie szyn typu FORK (widełki): nie

Zastosowanie

• Ochrona obwodów instalacji elektrycznych 230 V AC
• Rozdzielnice mieszkaniowe, biurowe i użytkowe
• Zabezpieczenie przed prądem różnicowym typu AC, przeciążeniem i zwarciem
• Instalacje montowane na szynie DIN 35 mm

Dlaczego warto wybrać wyłącznik E.NEXT p0620002?

• Funkcja różnicowoprądowa i nadprądowa w jednym urządzeniu — oszczędność miejsca w rozdzielnicy
• Prąd różnicowy 30 mA — skuteczna ochrona przed porażeniem prądem
• Zdolność zwarciowa 6 kA — bezpieczeństwo pracy nawet przy dużych prądach zwarciowych
• Elektroniczny wyzwalacz — precyzyjne i powtarzalne działanie
• Podłączenie przewodów do 25 mm² i montaż na szynie DIN — łatwa i szybka instalacja
• Szeroki zakres temperatury pracy -25…+40°C — niezawodność w różnych warunkach

FAQ — najczęściej zadawane pytania

• Jaki prąd różnicowy wyłączający ma to urządzenie? Prąd różnicowy wyłączający wynosi 30 mA.
• Jaki typ prądu różnicowego wykrywa ten aparat? To urządzenie typu AC, reagujące na przemienne prądy różnicowe.
• Jaka jest charakterystyka i prąd znamionowy członu nadprądowego? Charakterystyka to C, a prąd znamionowy wynosi 16 A.
• W jaki sposób montuje się wyłącznik? Montaż odbywa się na standardowej szynie DIN 35 mm.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów to 25 mm².
• Jaką normę spełnia urządzenie? Wyłącznik jest zgodny z normą EN 61009-1.

Kompletacja

1 szt. produktu.
