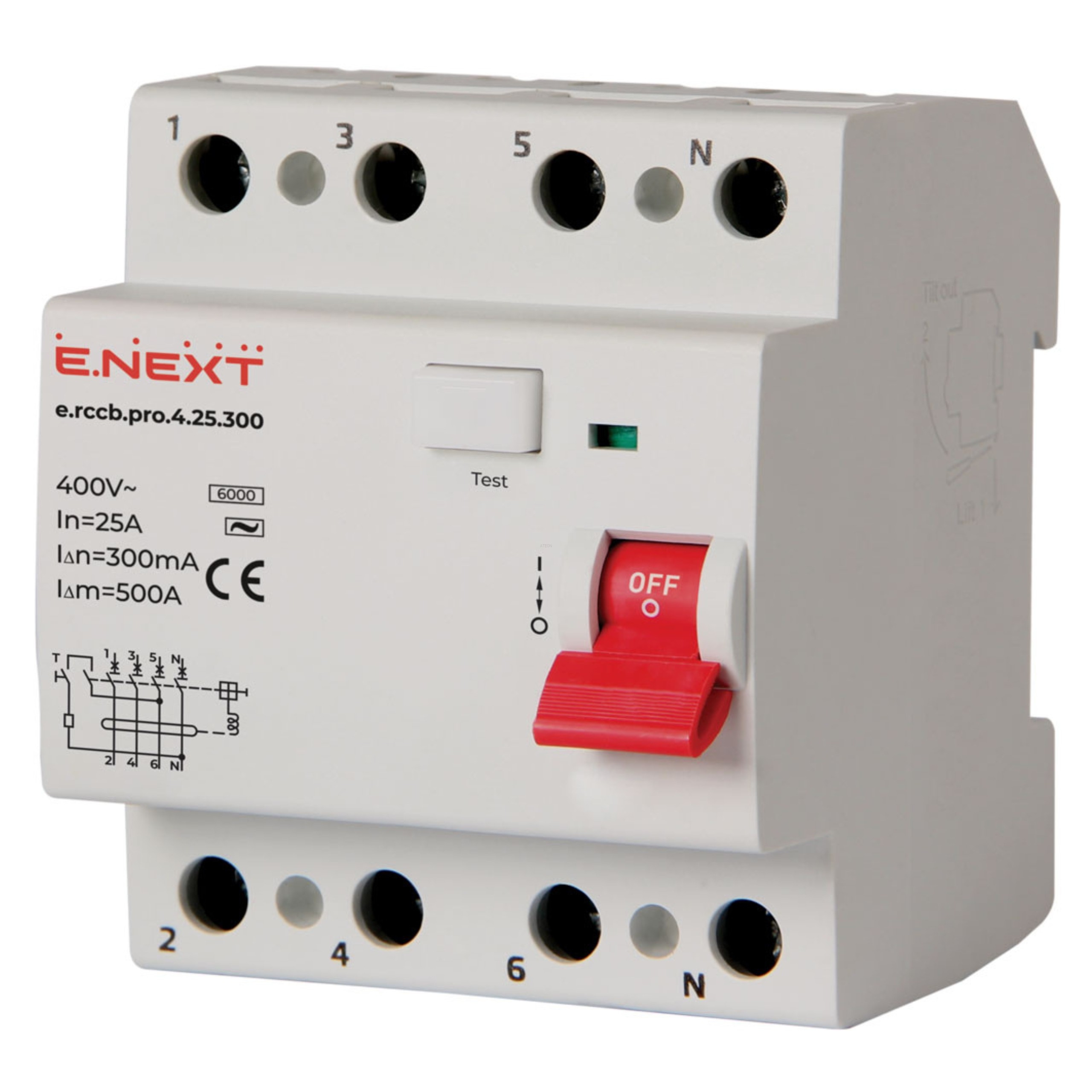

E.NEXT p003027 Wyłącznik różnicowoprądowy PRO 4P 25A 300mA 6kA TYP AC

E.NEXT p003027 Wyłącznik różnicowoprądowy PRO 4P 25A 300mA 6kA TYP AC to trójfazowy aparat zabezpieczający marki E.NEXT, przeznaczony do ochrony instalacji elektrycznych przed skutkami prądów upływowych i ryzykiem pożaru. Urządzenie reaguje na prąd różnicowy powyżej 300 mA, pełniąc rolę głównego zabezpieczenia przeciwpożarowego w instalacjach trójfazowych 400 V.

Model 4-biegunowy o prądzie znamionowym 25 A i czułości 300 mA typu AC sprawdza się w rozdzielnicach głównych, gdzie stanowi podstawowe zabezpieczenie przeciwpożarowe uzupełniające wyłączniki różnicowoprądowe o czułości 30 mA służące do ochrony ludzi. Konstrukcja elektromechaniczna, znamionowa zdolność zwarciowa 6 kA oraz wytrzymałość do 10 000 cykli mechanicznych zapewniają niezawodną pracę przez wiele lat. Montaż na standardowej szynie DIN 35 mm ułatwia szybką instalację w rozdzielnicy.

Dane techniczne

• Seria: PRO
• Typ: AC
• Kod producenta: p003027
• Liczba biegunów: 4
• Napięcie znamionowe Ue: 400 V AC
• Prąd znamionowy In: 25 A
• Prąd różnicowy: 300 mA
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie izolacji Ui: 630 V
• Napięcie udarowe Uimp: 6 kV
• Wytrzymałość mechaniczna: 10 000 cykli
• Wytrzymałość elektryczna: 4 000 cykli
• Nominalna zdolność łączeniowa: 1000 A
• Częstotliwość: 50 Hz
• Moment dokręcania: 3,5 Nm
• Maks. przekrój przewodów: 25 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -25…+40°C
• Klasa ograniczenia prądu: 2
• Wysokość instalacji: do 2000 m n.p.m.
• Montaż: na szynę DIN 35 mm
• Pozycja pracy: pionowa, pozioma (odchylenie do 5°)
• Charakterystyka: elektromechaniczny
• Zgodność z normą: EN 61008-1

Zastosowanie

• Ochrona przeciwpożarowa instalacji z progiem zadziałania 300 mA
• Instalacje trójfazowe w domach i obiektach usługowych
• Rozdzielnice główne jako podstawowe zabezpieczenie
• Obwody trójfazowe o mniejszym obciążeniu
• Uzupełnienie wyłączników RCD 30 mA stosowanych do ochrony ludzi

Dlaczego warto wybrać wyłącznik różnicowoprądowy E.NEXT PRO?

• Czułość 300 mA — skuteczna główna ochrona przeciwpożarowa instalacji
• Wersja 4-biegunowa — przystosowana do instalacji trójfazowych 400 V
• Zdolność zwarciowa 6 kA — bezpieczna praca w warunkach zwarcia
• Trwałość do 10 000 cykli mechanicznych i 4 000 elektrycznych — długa żywotność urządzenia
• Zgodność z normą EN 61008-1 — potwierdzona jakość i niezawodność
• Montaż na szynie DIN 35 mm — szybka i prosta instalacja w rozdzielnicy

FAQ — najczęściej zadawane pytania

• Do jakich instalacji przeznaczony jest ten wyłącznik? Do instalacji trójfazowych 400 V, montowany w rozdzielnicach głównych w domach, biurach i obiektach usługowych.
• Czy ten model chroni ludzi przed porażeniem? Model o czułości 300 mA pełni rolę zabezpieczenia przeciwpożarowego. Do ochrony ludzi stosuje się wyłączniki RCD o czułości 30 mA, które ten aparat może uzupełniać.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów wynosi 25 mm², a zalecany moment dokręcania to 3,5 Nm.
• W jaki sposób montuje się to urządzenie? Na standardowej szynie DIN 35 mm, w pozycji pionowej lub poziomej z odchyleniem do 5°.
• Jaki typ prądu różnicowego wykrywa ten wyłącznik? Jest to typ AC, reagujący na przemienne prądy różnicowe.

Kompletacja

1 szt. produktu.
