E.NEXT p003024 Wyłącznik różnicowoprądowy PRO 4P 63A 100mA 6kA TYP AC

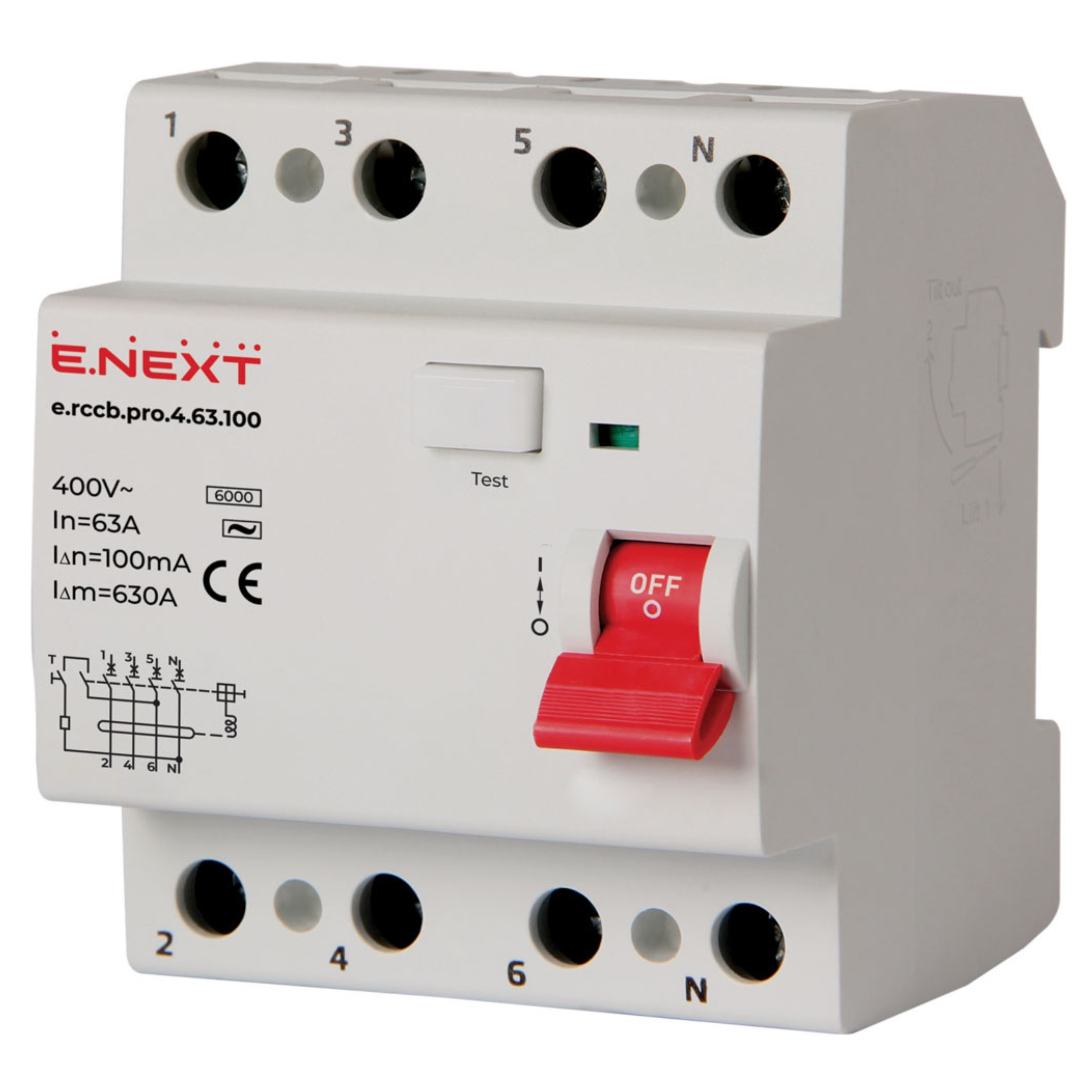

E.NEXT p003024 Wyłącznik różnicowoprądowy PRO 4P 63A 100mA 6kA TYP AC to czterobiegunowy wyłącznik marki E.NEXT z serii PRO, przeznaczony do ochrony trójfazowych instalacji elektrycznych przed skutkami prądów upływowych oraz ryzykiem pożaru. Reaguje na prądy różnicowe powyżej 100 mA, pełniąc funkcję ochrony przeciwpożarowej w instalacjach o dużym obciążeniu.

Model 4P o prądzie znamionowym 63 A i progu zadziałania 100 mA typu AC dedykowany jest do instalacji trójfazowych 400 V. Zdolność zwarciowa 6 kA oraz zgodność z normą EN 61008-1 zapewniają wysoki poziom bezpieczeństwa i niezawodność pracy w głównych rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych. Wysoka wytrzymałość mechaniczna (10 000 cykli) i elektryczna (4 000 cykli) gwarantuje trwałość w wymagających warunkach eksploatacji.

Dane techniczne

• Seria: PRO
• Typ: AC
• Kod producenta: p003024
• Liczba biegunów: 4
• Napięcie znamionowe Ue: 400 V AC
• Prąd znamionowy In: 63 A
• Prąd różnicowy: 100 mA
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie izolacji Ui: 630 V
• Napięcie udarowe Uimp: 6 kV
• Wytrzymałość mechaniczna: 10 000 cykli
• Wytrzymałość elektryczna: 4 000 cykli
• Nominalna zdolność łączeniowa: 1000 A
• Częstotliwość: 50 Hz
• Moment dokręcania: 3,5 Nm
• Maks. przekrój przewodów: 25 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -25…+40°C
• Klasa ograniczenia prądu: 2
• Wysokość instalacji: do 2000 m n.p.m.
• Montaż: na szynę DIN 35 mm
• Pozycja pracy: pionowa, pozioma (odchylenie do 5°)
• Charakterystyka: elektromechaniczny
• Zgodność z normą: EN 61008-1

Zastosowanie

• Ochrona przeciwpożarowa instalacji dzięki progowi zadziałania 100 mA
• Instalacje trójfazowe o dużym obciążeniu
• Główne rozdzielnice w budynkach mieszkalnych, biurowych i przemysłowych
• Obwody zasilające duże urządzenia trójfazowe
• Uzupełnienie ochrony wyłączników RCD 30 mA stosowanych do ochrony ludzi

Dlaczego warto wybrać wyłącznik różnicowoprądowy E.NEXT PRO?

• Próg zadziałania 100 mA — skuteczne zabezpieczenie przeciwpożarowe instalacji
• Wykonanie 4P — pełna zgodność z instalacjami trójfazowymi 400 V
• Prąd znamionowy 63 A — wysoka obciążalność w obwodach o dużym poborze mocy
• Zdolność zwarciowa 6 kA — pewne działanie w warunkach zwarcia
• Zgodność z normą EN 61008-1 — potwierdzenie jakości i niezawodności
• Wysoka wytrzymałość mechaniczna i elektryczna — długa żywotność urządzenia

FAQ — najczęściej zadawane pytania

• Do jakiej instalacji przeznaczony jest ten wyłącznik? Do instalacji trójfazowych 400 V o dużym obciążeniu, między innymi w głównych rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Czy ten wyłącznik chroni ludzi przed porażeniem? Próg zadziałania 100 mA pełni przede wszystkim funkcję ochrony przeciwpożarowej. Do ochrony ludzi stosuje się wyłączniki RCD 30 mA, które ten model może uzupełniać.
• Na jaki typ prądu różnicowego reaguje? To wyłącznik typu AC, reagujący na przemienne prądy różnicowe.
• W jaki sposób montuje się urządzenie? Montaż odbywa się na standardowej szynie DIN 35 mm, w pozycji pionowej lub poziomej z odchyleniem do 5°.
• Jaki jest maksymalny przekrój przyłączanych przewodów? Maksymalny przekrój przewodów wynosi 25 mm², a zalecany moment dokręcania to 3,5 Nm.

Kompletacja

1 szt. produktu.
