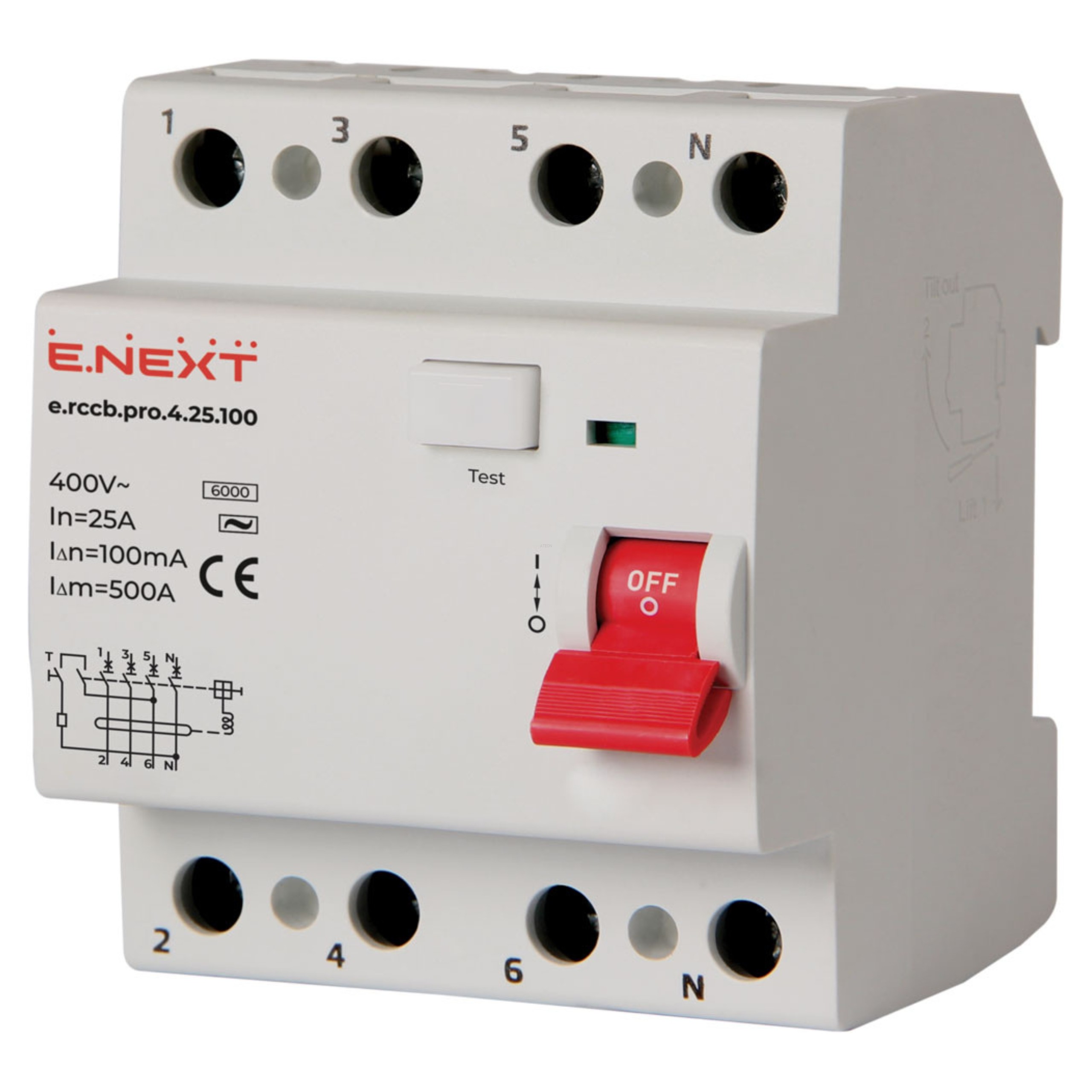

E.NEXT p003022 Wyłącznik różnicowoprądowy PRO 4P 25A 100mA 6kA TYP AC

E.NEXT p003022 Wyłącznik różnicowoprądowy PRO 4P 25A 100mA 6kA TYP AC to czterobiegunowy aparat zabezpieczający marki E.NEXT, przeznaczony do instalacji trójfazowych, który chroni przed skutkami prądów upływowych i podnosi poziom ochrony przeciwpożarowej.

Wyłącznik reaguje na prądy różnicowe powyżej 100 mA, dzięki czemu pełni funkcję zabezpieczenia przeciwpożarowego instalacji elektrycznych. Wersja typu AC w wykonaniu 4P i o prądzie znamionowym 25 A dedykowana jest do sieci 400 V. Znamionowa zdolność zwarciowa 6 kA oraz wytrzymałość do 10 000 cykli mechanicznych zapewniają niezawodną pracę przez lata. Konstrukcja elektromechaniczna oraz montaż na szynie DIN 35 mm ułatwiają zabudowę w rozdzielnicach modułowych.

Dane techniczne

• Seria: PRO
• Typ: AC
• Kod producenta: p003022
• Liczba biegunów: 4
• Napięcie znamionowe Ue: 400 V AC
• Prąd znamionowy In: 25 A
• Prąd różnicowy: 100 mA
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie izolacji Ui: 630 V
• Napięcie udarowe Uimp: 6 kV
• Wytrzymałość mechaniczna: 10 000 cykli
• Wytrzymałość elektryczna: 4 000 cykli
• Nominalna zdolność łączeniowa: 1000 A
• Częstotliwość: 50 Hz
• Moment dokręcania: 3,5 Nm
• Maks. przekrój przewodów: 25 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -25…+40°C
• Klasa ograniczenia prądu: 2
• Wysokość instalacji: do 2000 m n.p.m.
• Montaż: na szynę DIN 35 mm
• Pozycja pracy: pionowa, pozioma (odchylenie do 5°)
• Charakterystyka: elektromechaniczny
• Zgodność z normą: EN 61008-1

Zastosowanie

• Ochrona przeciwpożarowa instalacji elektrycznych z progiem 100 mA
• Instalacje trójfazowe w domach i obiektach usługowych
• Rozdzielnice modułowe wymagające dodatkowego zabezpieczenia
• Obwody trójfazowe o małym i średnim obciążeniu
• Uzupełnienie dla wyłączników RCD 30 mA stosowanych do ochrony ludzi

Dlaczego warto wybrać wyłącznik różnicowoprądowy E.NEXT p003022?

• Próg 100 mA — optymalne zabezpieczenie przeciwpożarowe instalacji
• Wykonanie 4P — dedykowane do instalacji trójfazowych 400 V
• Zdolność zwarciowa 6 kA — bezpieczeństwo przy zwarciach w instalacji
• Trwałość do 10 000 cykli mechanicznych i 4 000 elektrycznych — długa żywotność aparatu
• Zgodność z normą EN 61008-1 — gwarancja jakości i niezawodności
• Montaż na szynie DIN 35 mm — szybka i prosta zabudowa w rozdzielnicy

FAQ — najczęściej zadawane pytania

• Do jakiej instalacji przeznaczony jest ten wyłącznik? Do instalacji trójfazowych o napięciu znamionowym 400 V AC.
• Jaką funkcję pełni próg 100 mA? Zapewnia ochronę przeciwpożarową instalacji elektrycznej przed skutkami prądów upływowych.
• Czy ten wyłącznik chroni ludzi przed porażeniem? Wersja 100 mA stanowi ochronę przeciwpożarową i uzupełnienie dla wyłączników RCD 30 mA stosowanych do ochrony ludzi.
• Jaki jest typ tego wyłącznika różnicowoprądowego? To typ AC, reagujący na prądy różnicowe.
• W jaki sposób montuje się ten aparat? Na standardowej szynie DIN 35 mm, w pozycji pionowej lub poziomej z odchyleniem do 5°.

Kompletacja

1 szt. produktu.
