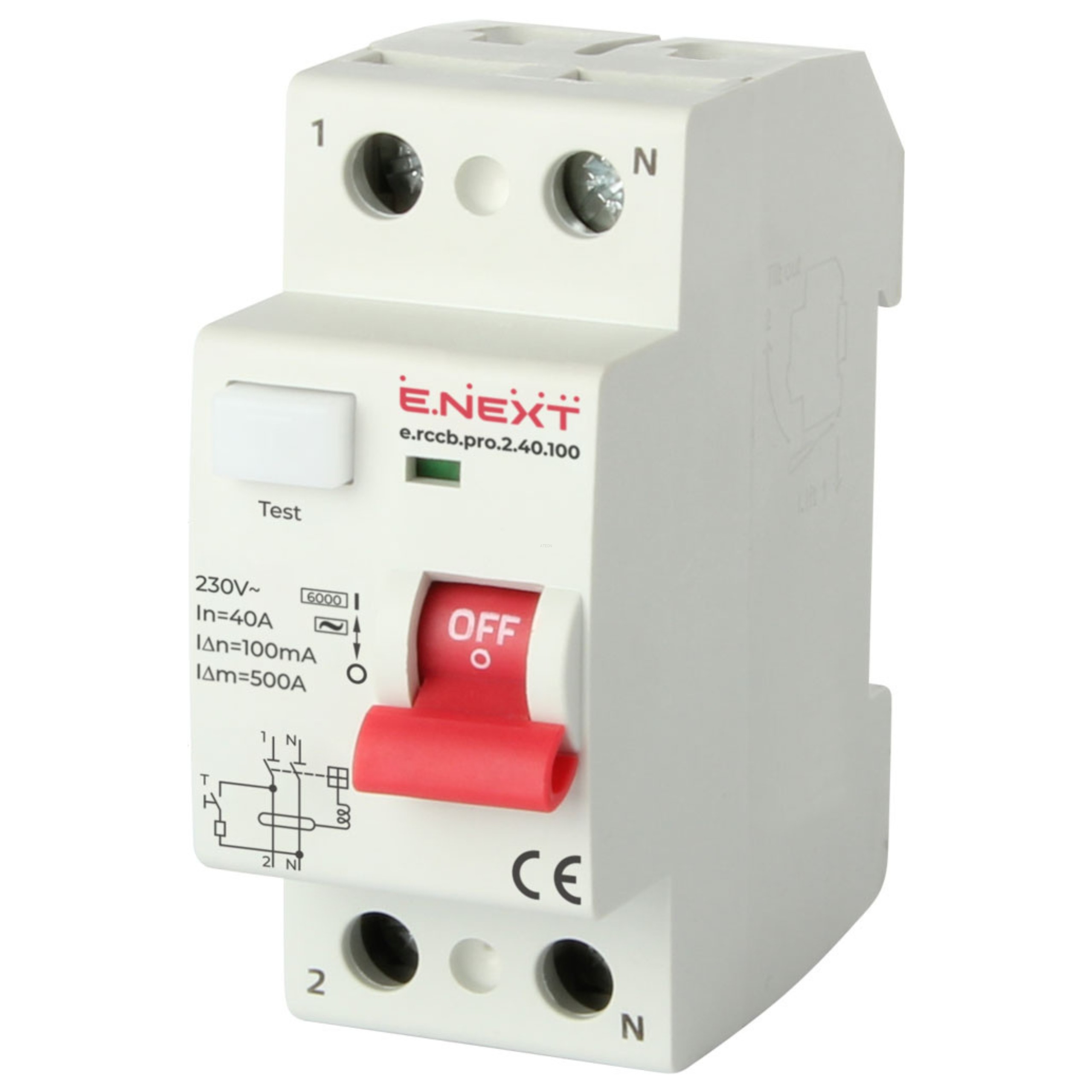

E.NEXT p003009 Wyłącznik różnicowoprądowy PRO 2P 40A 100mA 6kA TYP AC

E.NEXT p003009 Wyłącznik różnicowoprądowy PRO 2P 40A 100mA 6kA TYP AC to aparat ochronny marki E.NEXT, który zabezpiecza instalację elektryczną przed skutkami prądów upływowych i ogranicza ryzyko pożaru. Reaguje na prądy różnicowe powyżej 100 mA, pełniąc rolę zabezpieczenia przeciwpożarowego w instalacjach mieszkaniowych, biurowych i przemysłowych.

Model dwubiegunowy 2P o prądzie znamionowym 40 A i prądzie różnicowym 100 mA typu AC przeznaczony jest do obwodów jednofazowych o średnim i większym obciążeniu. Znamionowa zdolność zwarciowa 6 kA oraz konstrukcja elektromechaniczna zapewniają niezawodne działanie, a montaż na szynie DIN 35 mm ułatwia instalację w rozdzielnicach modułowych. Aparat stanowi uzupełnienie ochrony realizowanej przez wyłączniki różnicowoprądowe 30 mA stosowane do ochrony ludzi.

Dane techniczne

• Seria: PRO
• Typ: AC
• Kod producenta: p003009
• Liczba biegunów: 2
• Napięcie znamionowe Ue: 230 V AC
• Prąd znamionowy In: 40 A
• Prąd różnicowy: 100 mA
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie izolacji Ui: 630 V
• Napięcie udarowe Uimp: 6 kV
• Wytrzymałość mechaniczna: 10 000 cykli
• Wytrzymałość elektryczna: 4 000 cykli
• Nominalna zdolność łączeniowa: 1000 A
• Częstotliwość: 50 Hz
• Moment dokręcania: 3,5 Nm
• Maks. przekrój przewodów: 25 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -25…+40°C
• Klasa ograniczenia prądu: 2
• Wysokość instalacji: do 2000 m n.p.m.
• Montaż: na szynę DIN 35 mm
• Pozycja pracy: pionowa, pozioma (odchylenie do 5°)
• Charakterystyka: elektromechaniczny
• Zgodność z normą: EN 61008-1

Zastosowanie

• Ochrona przeciwpożarowa instalacji elektrycznych z progiem zadziałania 100 mA
• Rozdzielnice mieszkaniowe i biurowe jako dodatkowe zabezpieczenie
• Obwody jednofazowe o średnim i większym obciążeniu
• Instalacje przemysłowe narażone na prądy upływowe
• Uzupełnienie ochrony RCD 30 mA stosowanych do ochrony ludzi

Dlaczego warto wybrać wyłącznik różnicowoprądowy E.NEXT?

• Reakcja na prądy różnicowe powyżej 100 mA — skuteczna redukcja ryzyka pożaru spowodowanego prądami upływowymi
• Prąd znamionowy 40 A — większa obciążalność dla obwodów o średnim i dużym poborze mocy
• Zdolność zwarciowa 6 kA — pewne działanie w warunkach zwarciowych
• Montaż na szynie DIN 35 mm — łatwa instalacja w rozdzielnicach modułowych
• Zgodność z normą EN 61008-1 — potwierdzenie jakości i niezawodności aparatu

FAQ — najczęściej zadawane pytania

• Do jakich obwodów przeznaczony jest ten wyłącznik? Model 2P przeznaczony jest do obwodów jednofazowych o średnim i większym obciążeniu.
• Czy wyłącznik z prądem różnicowym 100 mA chroni ludzi przed porażeniem? Próg 100 mA służy przede wszystkim ochronie przeciwpożarowej i stanowi uzupełnienie ochrony RCD 30 mA stosowanych do ochrony ludzi.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów wynosi 25 mm², a zalecany moment dokręcania to 3,5 Nm.
• W jaki sposób montuje się ten aparat? Wyłącznik montuje się na szynie DIN 35 mm w pozycji pionowej lub poziomej z odchyleniem do 5°.

Kompletacja

1 szt. produktu.
