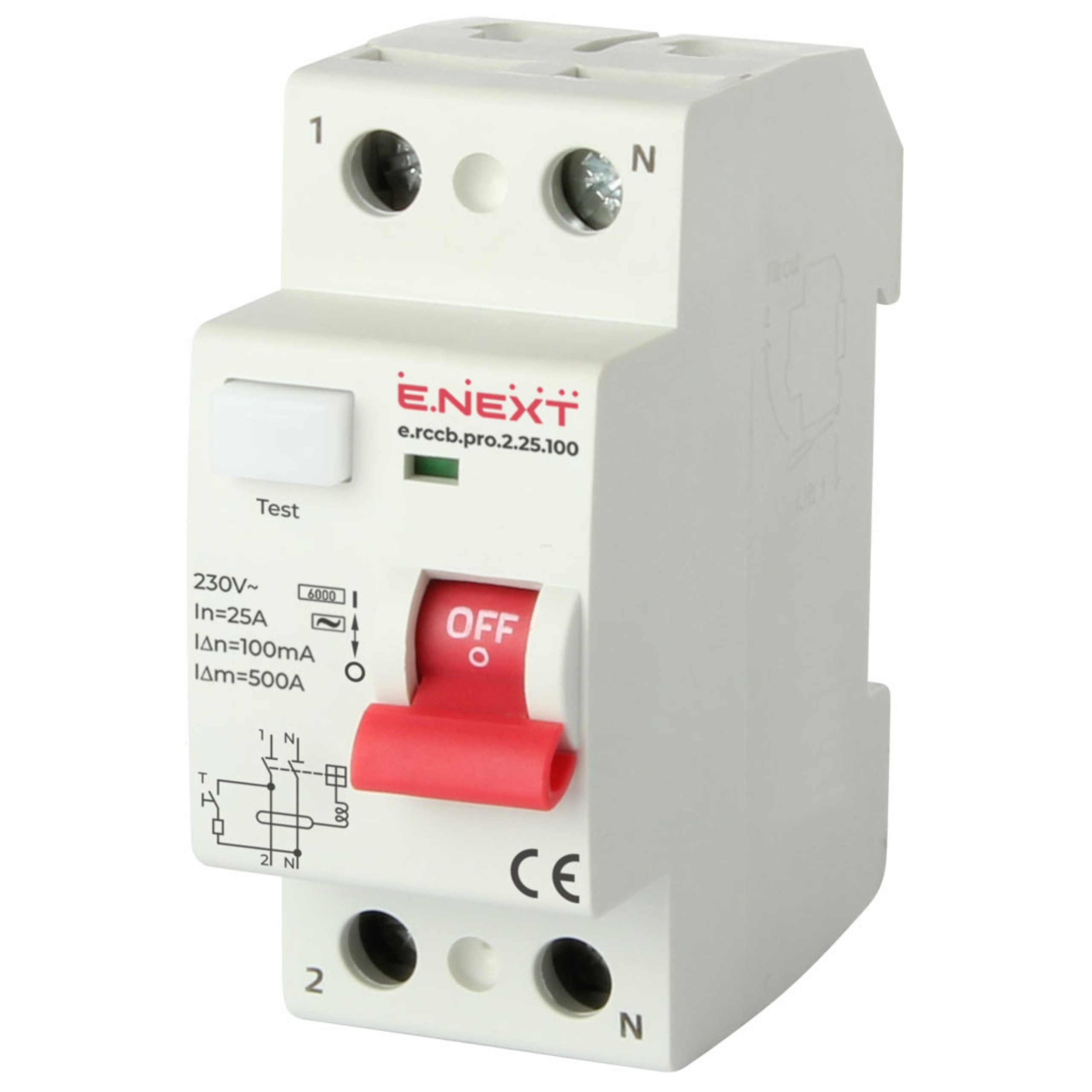

E.NEXT p003008 Wyłącznik różnicowoprądowy PRO 2P 25A 100mA 6kA TYP AC

E.NEXT p003008 Wyłącznik różnicowoprądowy PRO 2P 25A 100mA 6kA TYP AC to urządzenie ochronne marki E.NEXT, które zabezpiecza jednofazowe instalacje elektryczne przed skutkami prądów upływowych i zagrożeniem pożarowym. W przypadku wykrycia niebezpiecznego prądu różnicowego natychmiast odłącza obwód, podnosząc poziom bezpieczeństwa instalacji i użytkowanych obiektów.

Model dwubiegunowy 2P o prądzie znamionowym 25 A i progu zadziałania 100 mA reprezentuje typ AC, przeznaczony do wykrywania sinusoidalnych prądów różnicowych. Wyższy próg 100 mA sprawia, że wyłącznik pełni przede wszystkim funkcję ochrony przeciwpożarowej i stanowi uzupełnienie dla wyłączników RCD 30 mA stosowanych do ochrony ludzi. Zdolność zwarciowa 6 kA oraz konstrukcja elektromechaniczna zapewniają niezawodne działanie, a wytrzymałość mechaniczna sięgająca 10 000 cykli gwarantuje długą żywotność. Montaż na szynie DIN 35 mm ułatwia instalację w rozdzielnicach modułowych.

Dane techniczne

• Seria: PRO
• Typ: AC
• Kod producenta: p003008
• Liczba biegunów: 2
• Napięcie znamionowe Ue: 230 V AC
• Prąd znamionowy In: 25 A
• Prąd różnicowy: 100 mA
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie izolacji Ui: 630 V
• Napięcie udarowe Uimp: 6 kV
• Wytrzymałość mechaniczna: 10 000 cykli
• Wytrzymałość elektryczna: 4 000 cykli
• Nominalna zdolność łączeniowa: 1000 A
• Częstotliwość: 50 Hz
• Moment dokręcania: 3,5 Nm
• Maks. przekrój przewodów: 25 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -25…+40°C
• Klasa ograniczenia prądu: 2
• Wysokość instalacji: do 2000 m n.p.m.
• Montaż: na szynę DIN 35 mm
• Pozycja pracy: pionowa, pozioma (odchylenie do 5°)
• Charakterystyka: elektromechaniczny
• Zgodność z normą: EN 61008-1

Zastosowanie

• Ochrona przeciwpożarowa instalacji elektrycznych dzięki progowi 100 mA
• Obwody jednofazowe w domach, biurach i obiektach usługowych
• Instalacje przemysłowe narażone na prądy upływowe
• Rozdzielnice modułowe wymagające dodatkowej ochrony
• Uzupełnienie dla wyłączników RCD 30 mA stosowanych do ochrony ludzi

Dlaczego warto wybrać wyłącznik różnicowoprądowy E.NEXT p003008?

• Próg zadziałania 100 mA — skuteczna ochrona przeciwpożarowa i mniejsze ryzyko pożaru instalacji
• Zdolność zwarciowa 6 kA — bezpieczna praca nawet w warunkach zwarcia
• Wytrzymałość do 10 000 cykli mechanicznych i 4 000 elektrycznych — długa żywotność urządzenia
• Kompaktowa budowa i montaż na szynie DIN 35 mm — szybka i wygodna instalacja w rozdzielnicy
• Zgodność z normą EN 61008-1 — potwierdzenie jakości i niezawodności

FAQ — najczęściej zadawane pytania

• Do jakich instalacji przeznaczony jest ten wyłącznik? Do jednofazowych instalacji elektrycznych w domach, biurach, obiektach usługowych oraz przemysłowych narażonych na prądy upływowe.
• Czy wyłącznik z progiem 100 mA chroni ludzi przed porażeniem? Próg 100 mA pełni przede wszystkim funkcję ochrony przeciwpożarowej. Do ochrony ludzi stosuje się wyłączniki RCD 30 mA, które ten model uzupełnia.
• Jaki jest sposób montażu urządzenia? Wyłącznik montuje się na szynie DIN 35 mm w pozycji pionowej lub poziomej, z odchyleniem do 5°.
• Jaki typ prądów różnicowych wykrywa ten wyłącznik? Jest to typ AC, przeznaczony do wykrywania sinusoidalnych prądów różnicowych.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalny przekrój przewodów wynosi 25 mm², a zalecany moment dokręcania to 3,5 Nm.

Kompletacja

1 szt. produktu.
