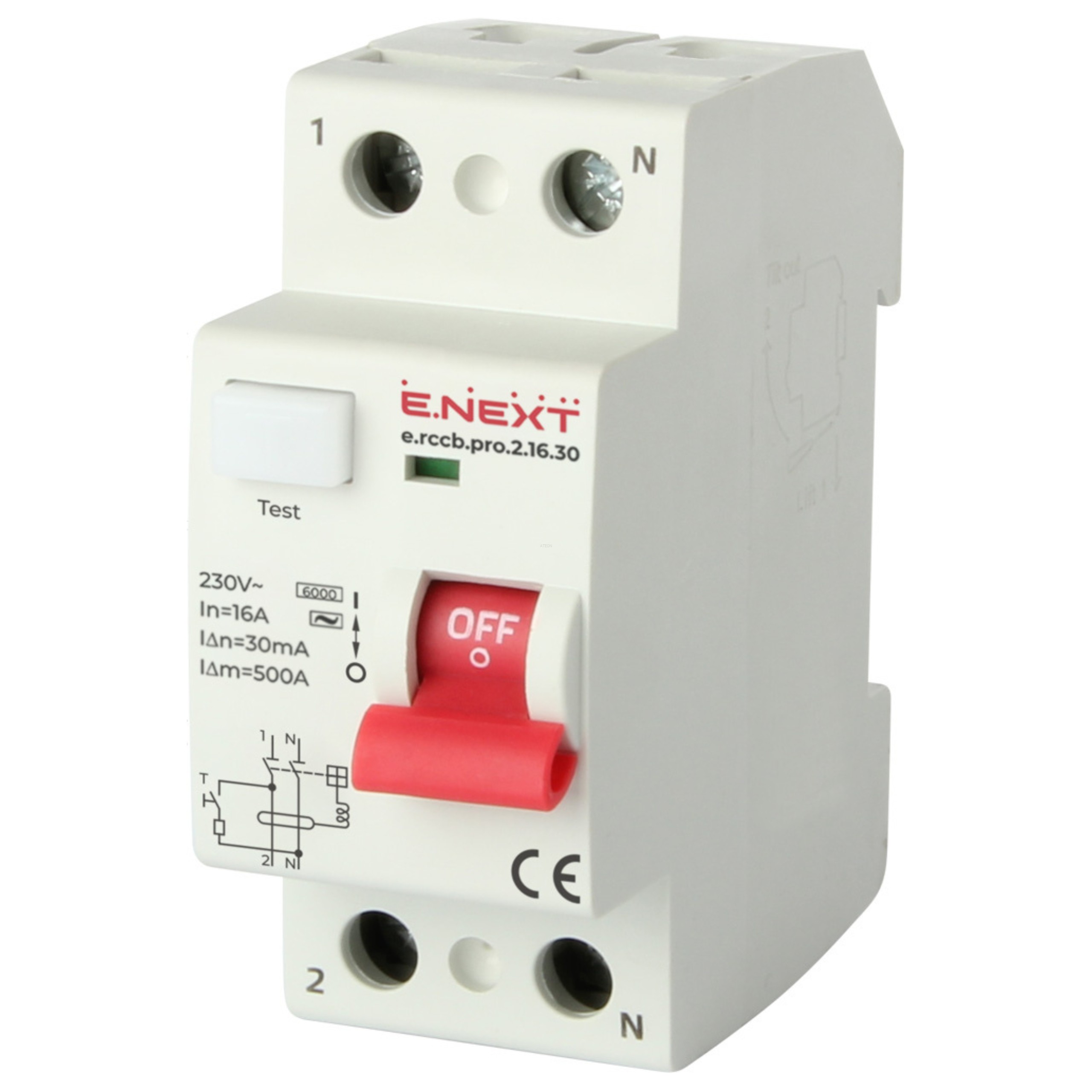

E.NEXT p003003 Wyłącznik różnicowoprądowy PRO 2P 16A 30mA 6kA TYP AC

E.NEXT p003003 Wyłącznik różnicowoprądowy PRO 2P 16A 30mA 6kA TYP AC to element ochrony instalacji elektrycznej marki E.NEXT z serii PRO, którego zadaniem jest zabezpieczenie ludzi przed porażeniem prądem oraz ochrona obwodów przed skutkami prądów upływowych.

Model dwubiegunowy 2P o prądzie znamionowym 16 A i czułości 30 mA typu AC odłącza obwód natychmiast po wykryciu prądu różnicowego przekraczającego 30 mA. Przeznaczony jest do obwodów jednofazowych o mniejszym obciążeniu, dzięki czemu dobrze sprawdza się w zabezpieczeniu obwodów oświetleniowych i gniazdkowych. Konstrukcja elektromechaniczna oraz zdolność zwarciowa 6 kA zapewniają wysoką niezawodność działania. Urządzenie montuje się na standardowej szynie DIN 35 mm.

Dane techniczne

• Seria: PRO
• Typ: AC
• Kod producenta: p003003
• Liczba biegunów: 2
• Napięcie znamionowe Ue: 230 V AC
• Prąd znamionowy In: 16 A
• Prąd różnicowy: 30 mA
• Znamionowa zdolność zwarciowa: 6 kA
• Napięcie izolacji Ui: 630 V
• Napięcie udarowe Uimp: 6 kV
• Wytrzymałość mechaniczna: 10 000 cykli
• Wytrzymałość elektryczna: 4 000 cykli
• Nominalna zdolność łączeniowa: 1000 A
• Częstotliwość: 50 Hz
• Moment dokręcania: 3,5 Nm
• Maksymalny przekrój przewodów: 25 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -25…+40°C
• Klasa ograniczenia prądu: 2
• Wysokość instalacji: do 2000 m n.p.m.
• Montaż: na szynę DIN 35 mm
• Pozycja pracy: pionowa, pozioma (odchylenie do 5°)
• Charakterystyka: elektromechaniczny
• Zgodność z normą: EN 61008-1

Zastosowanie

• Ochrona ludzi przed porażeniem elektrycznym dzięki czułości 30 mA
• Obwody jednofazowe o małym i średnim obciążeniu
• Obwody oświetleniowe i gniazdkowe w domach oraz biurach
• Instalacje mieszkaniowe wymagające wysokiego poziomu bezpieczeństwa
• Rozdzielnice modułowe w budownictwie jednorodzinnym i usługowym

Dlaczego warto wybrać wyłącznik różnicowoprądowy E.NEXT?

• Czułość 30 mA — skuteczna ochrona ludzi przed porażeniem prądem w instalacjach domowych
• Zdolność zwarciowa 6 kA — pewne działanie w warunkach zwarcia
• Wytrzymałość do 10 000 cykli mechanicznych i 4 000 elektrycznych — długa żywotność urządzenia
• Kompaktowa konstrukcja modułowa — łatwy montaż na szynie DIN 35 mm
• Zgodność z normą EN 61008-1 — potwierdzona jakość i niezawodność

FAQ — najczęściej zadawane pytania

• Do jakich obwodów przeznaczony jest ten wyłącznik? Do obwodów jednofazowych o małym i średnim obciążeniu, w tym obwodów oświetleniowych i gniazdkowych.
• Jaki jest prąd różnicowy zadziałania? Urządzenie odłącza obwód po wykryciu prądu różnicowego przekraczającego 30 mA.
• Jaki typ różnicówki reprezentuje ten model? Jest to wyłącznik typu AC.
• Jak montuje się urządzenie? Na standardowej szynie DIN 35 mm, w pozycji pionowej lub poziomej z odchyleniem do 5°.
• Jaki jest maksymalny przekrój podłączanych przewodów? Maksymalnie 25 mm².

Kompletacja

1 szt. produktu.
